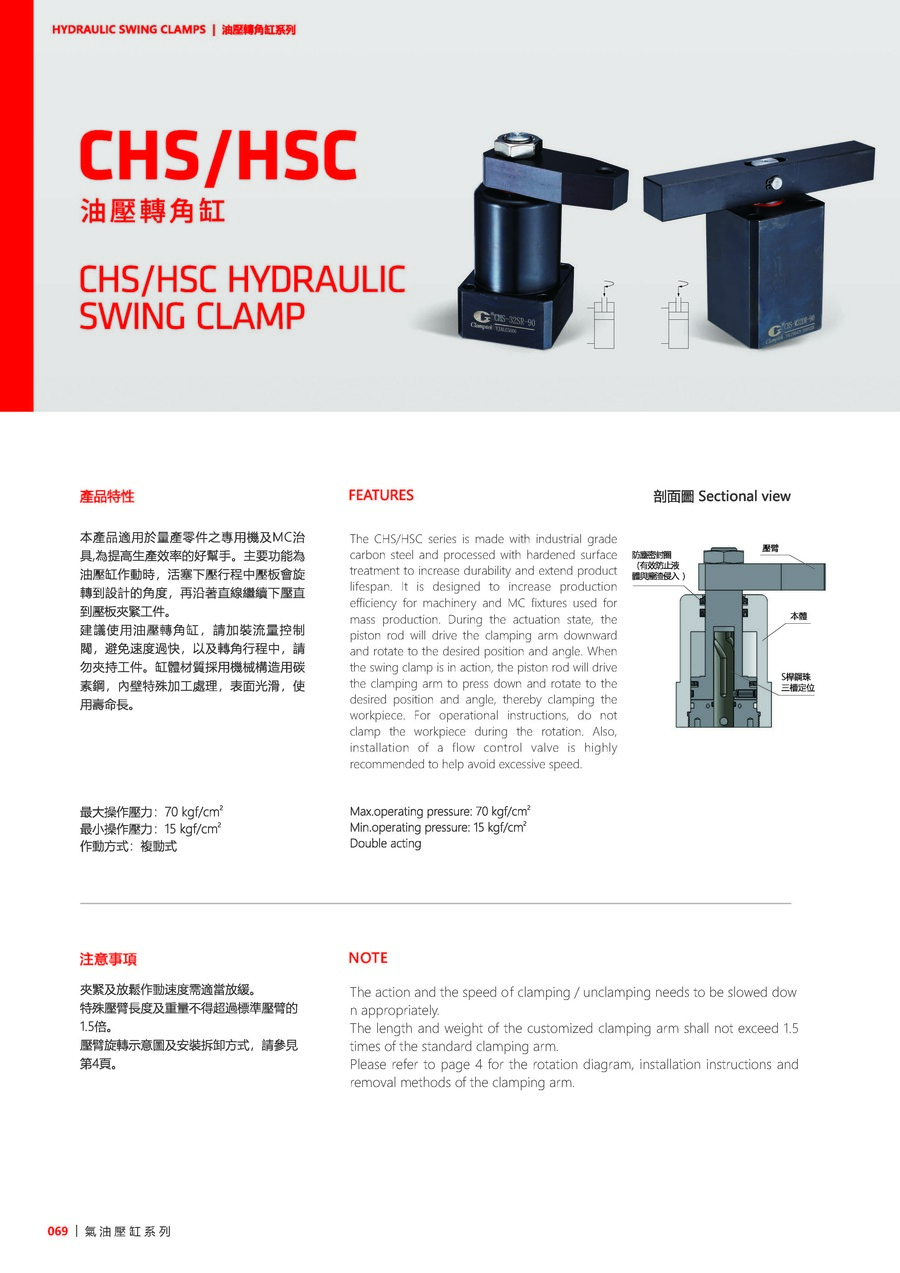

CHS, HSC

Información del Producto

El producto es ideal para la producción en masa en una máquina de propósito especial y plantilla en el centro mecanizado. Se actualizará en gran medida la eficiencia de la producción.
Cuando el cilindro se acciona y el pistón se mueve hacia abajo, el brazo de sujeción se moverá a un ángulo nominal. Luego se reduce hasta que la pieza se sujeta con seguridad.
Para evitar un movimiento demasiado rápido, se instala una válvula de control de flujo para conectar al cilindro giratorio de sistema hidráulico.
No sujete la pieza de trabajo mientras el cilindro se balancea para no dañar el cuerpo cilíndrico y las partes internas.
La parte del cilindro está fabricado en acero al carbono estructural, la superficie interna está tratada de forma especial para máxima suavidad y larga vida útil.

Presión máx. de operación: 70 kgf/cm²
Presión mín. de operación: 15 kgf/cm²
Efecto Doble
NOTA:
Baja la velocidad de operación cuando está sujetando y retrocediendo.
Brazos personalizados no exceden 1.5 veces de peso y largo que el de original.
Para obtener la manera de instalación de brazo, refiere la página de Q&A, por favor.
Pedidos personalizados están disponibles. Contáctenos para más información.

Fluido utilizable: aceite equivalente a ISO-VG-32.

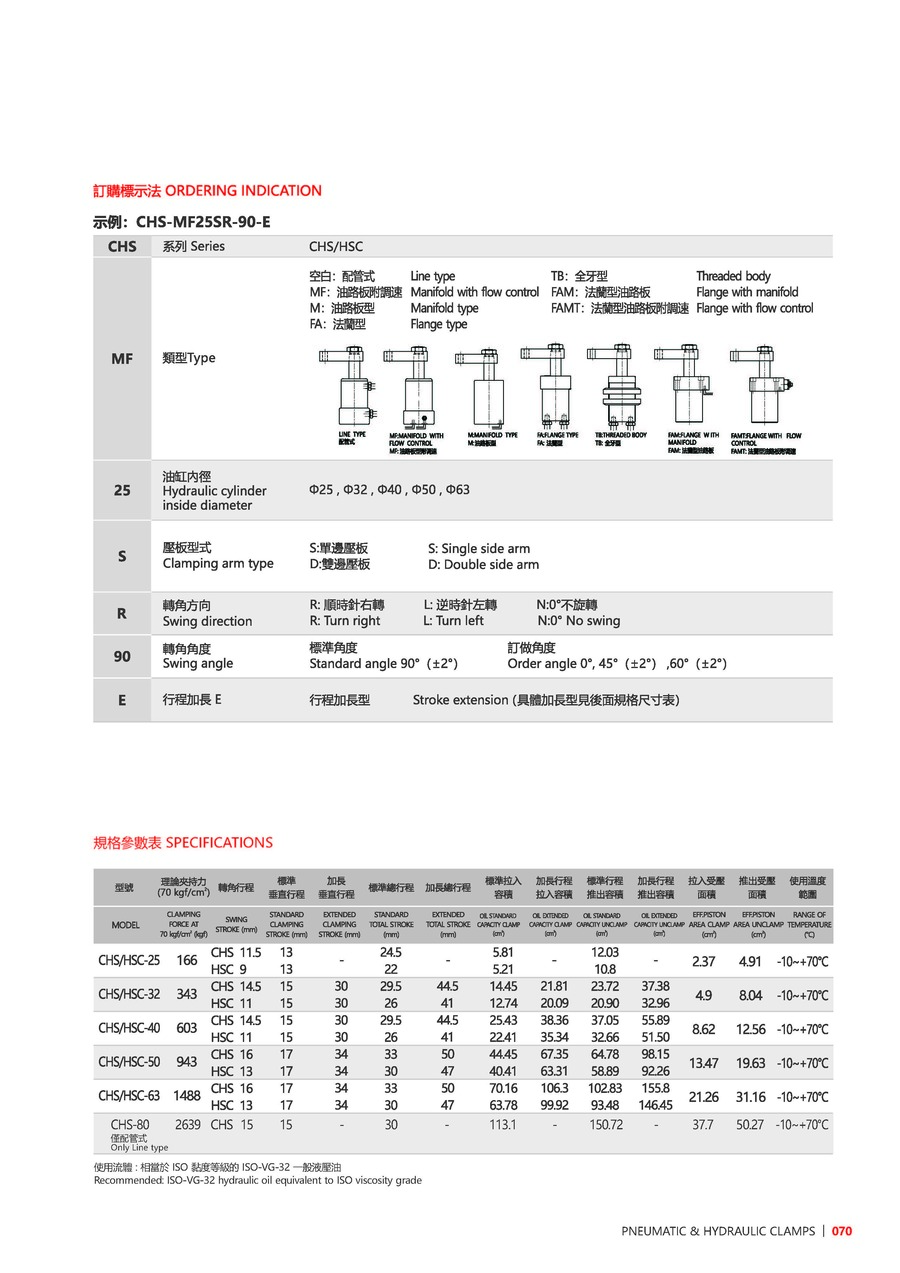

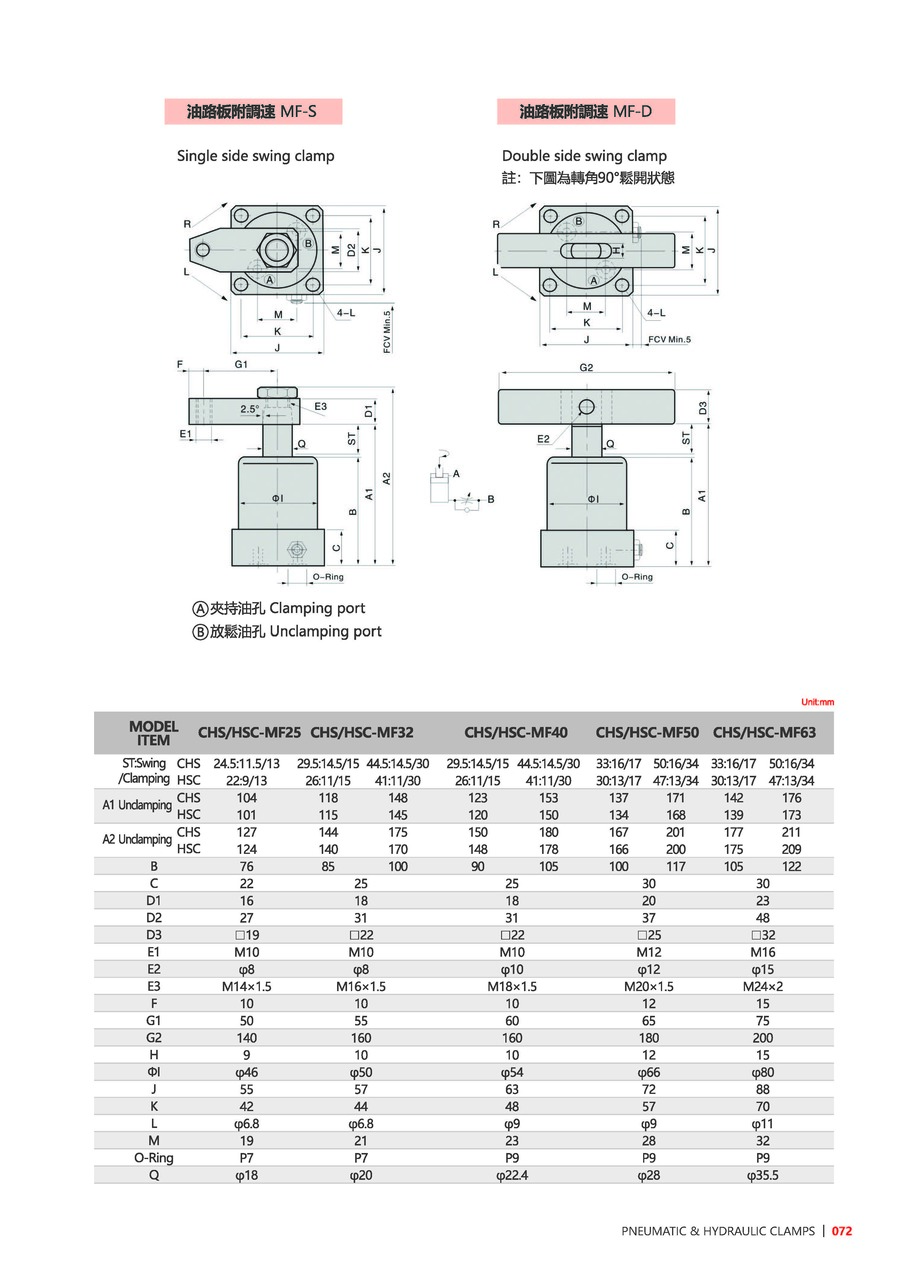

Indicación de Compra

CHS
MF
25
S
R
90
E

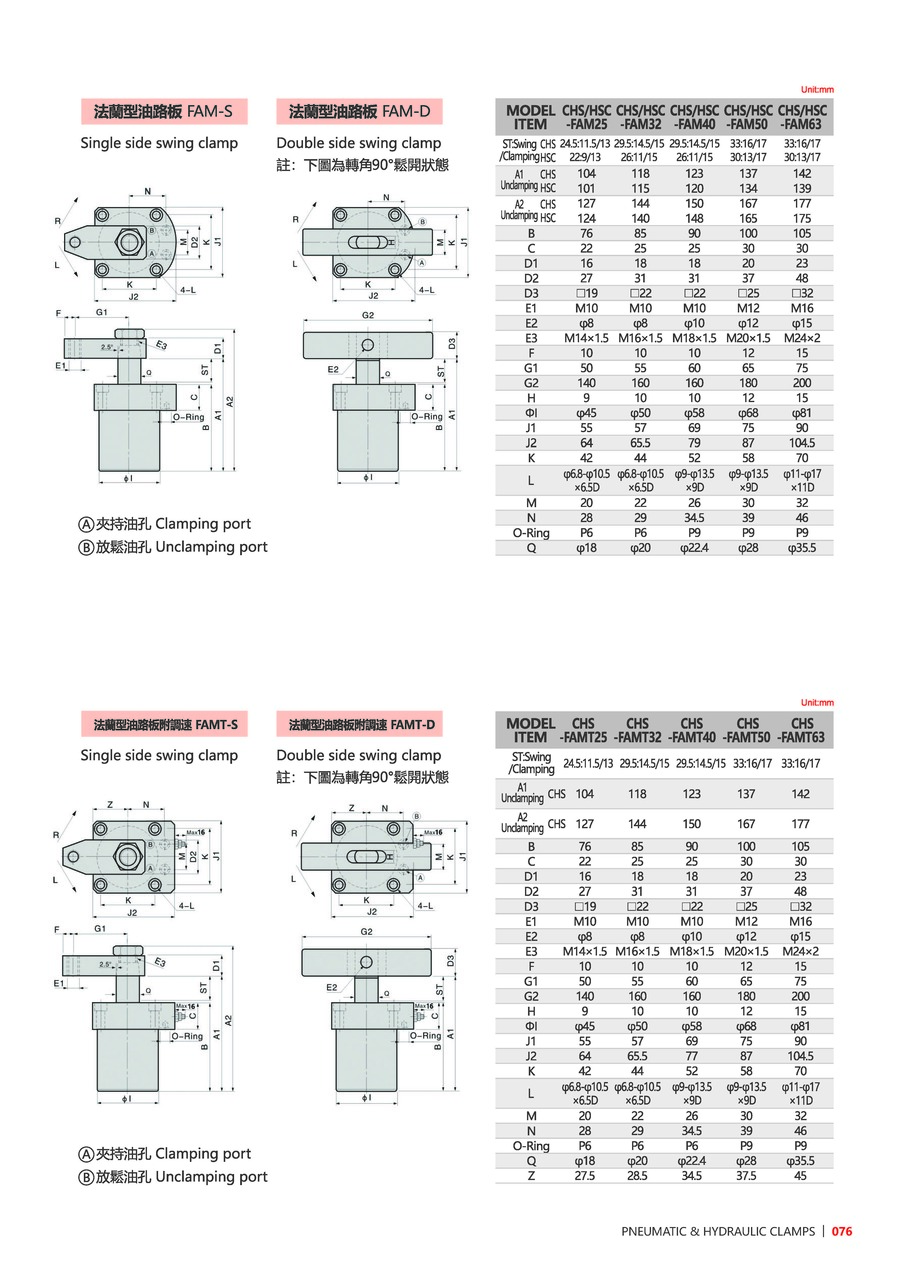

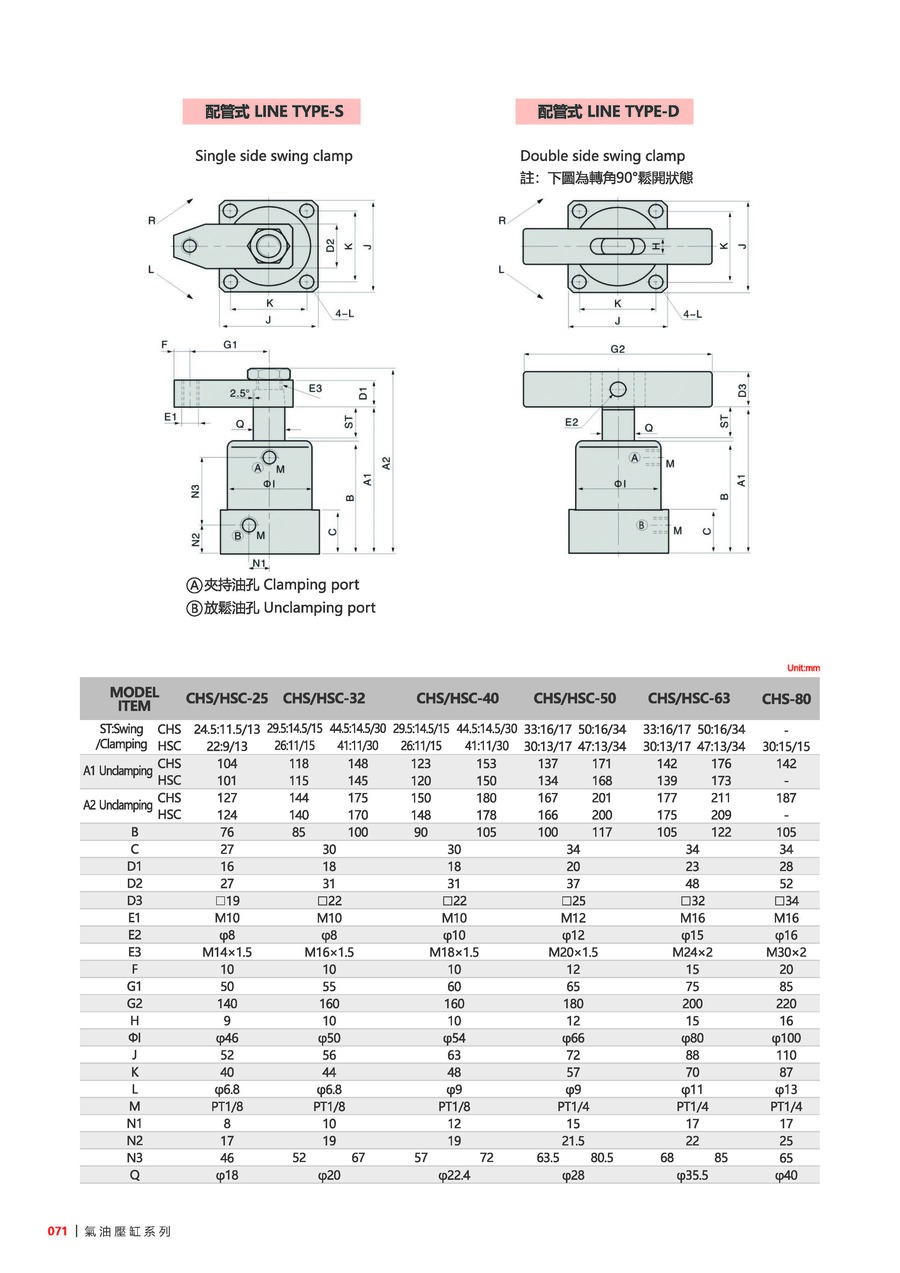

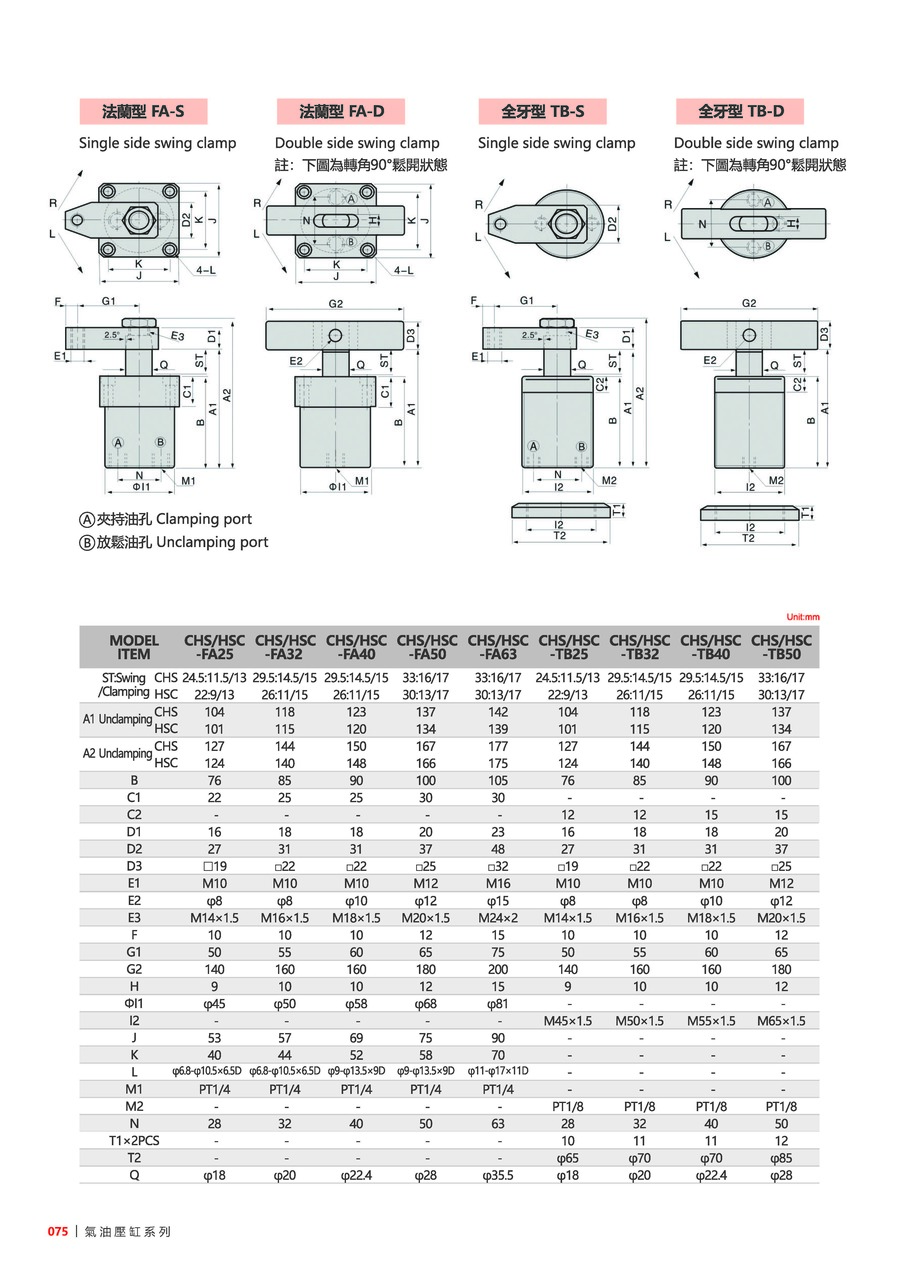

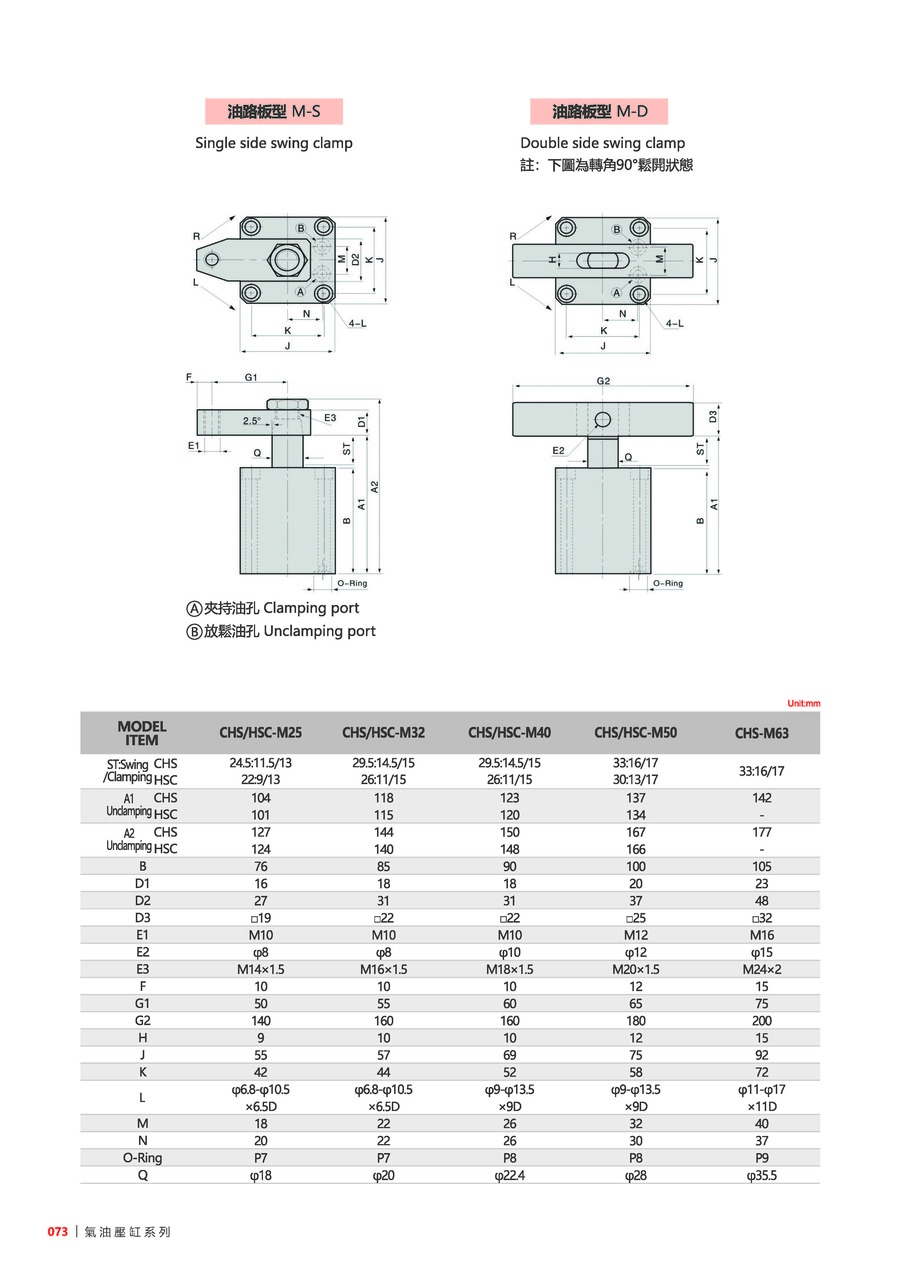

Información del Producto

Modelo CHS/HSC-25 CHS/HSC-32 CHS/HSC-40 CHS/HSC-50 CHS/HSC-63 CHS-80(Only Line Type)
Fuerza de Sujeción(70kgf/cm²) 166 343 603 943 1488 2639
Carrera de Giro(mm) CHS: 11.5, HSC: 9 CHS: 14.5, HSC: 11 CHS: 14.5, HSC: 11 CHS: 16, HSC: 13 CHS: 16, HSC: 13 15
Carrera Estándar de Sujeción(mm) 13 15 15 17 17 15
Carrera Extensa de Sujeción(mm) - 30 30 34 34 -
Carrera Total(mm) CHS: 24.5, HSC: 22 CHS: 29.5, HSC: 26 CHS: 29.5, HSC: 26 CHS: 33, HSC: 30 CHS: 33, HSC: 30 30
Carrera con Extensión Total(mm) - CHS: 44.5, HSC: 41 CHS: 44.5, HSC: 41 CHS: 50, HSC: 47 CHS: 50, HSC: 47 -
Gasto de Aceite Estándar: carrera de sujeción(cm³) CHS: 5.81, HSC: 5.21 CHS: 14.45, HSC: 12.74 CHS: 25.43, HSC: 22.41 CHS: 44.45, HSC: 40.41 CHS: 70.16, HSC: 63.78 113.1
Gasto de Aceite Extendido: carrera de sujeción(cm³) - CHS: 21.81, HSC: 20.09 CHS: 38.36, HSC: 35.34 CHS: 67.35, HSC: 63.31 CHS: 106.3, HSC: 99.92 -
Gasto de Aceite Estándar: carrera de retroceso(cm³) CHS: 12.03, HSC: 10.8 CHS: 23.72, HSC: 20.90 CHS: 37.05, HSC: 32.66 CHS: 64.78, HSC: 58.89 CHS: 102.83, HSC: 93.48 150.72
Gasto de Aceite Extendido: carrera de retroceso(cm³) - CHS: 37.38, HSC: 32.96 CHS: 55.89, HSC: 51.50 CHS: 98.15, HSC: 92.26 CHS: 155.8, HSC: 146.45 -
Eff. Pistón Area de Sujeción(cm²) 2.37 4.9 8.62 13.47 21.26 37.7
Eff. Pistón Area de Retroceso(cm²) 4.91 8.04 12.56 19.63 31.16 50.27
Temperatura Adecuada(°C) -10~+70°C -10~+70°C -10~+70°C -10~+70°C -10~+70°C -10~+70°C
