CCLT

Información del Producto

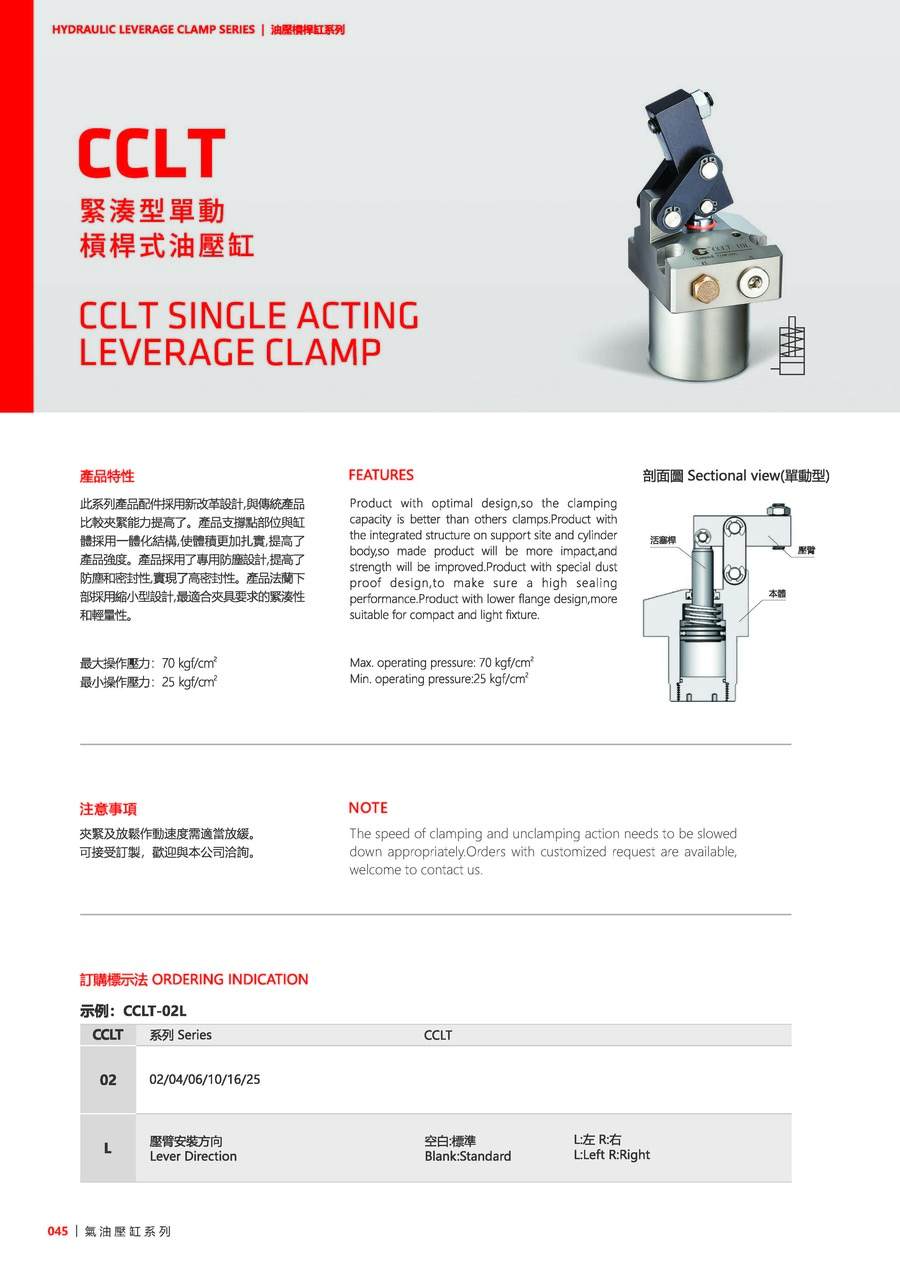

La capacidad de sujeción es mejor que otros. Aumenta la fuerza del producto y el volumen más pequeño porque el cuerpo de cilindro y el soporte de palanca son integrados. Esta serie contienen sellos a prueba de polvo y rendimiento alto. Está más adecuado para fixturas leves y compactas por el cuerpo pequeño.

Presión máx. de operación: 70 kgf/cm²
Presión mín. de operación: 25 kgf/cm²
NOTA:
Baja la velocidad de operación cuando está sujetando y retrocediendo.
Pedidos personalizados están disponibles. Contáctenos para más información.

Fluido utilizable: aceite equivalente a ISO-VG-32.

Indicación de Compra

CCLT
02
L

Información del Producto

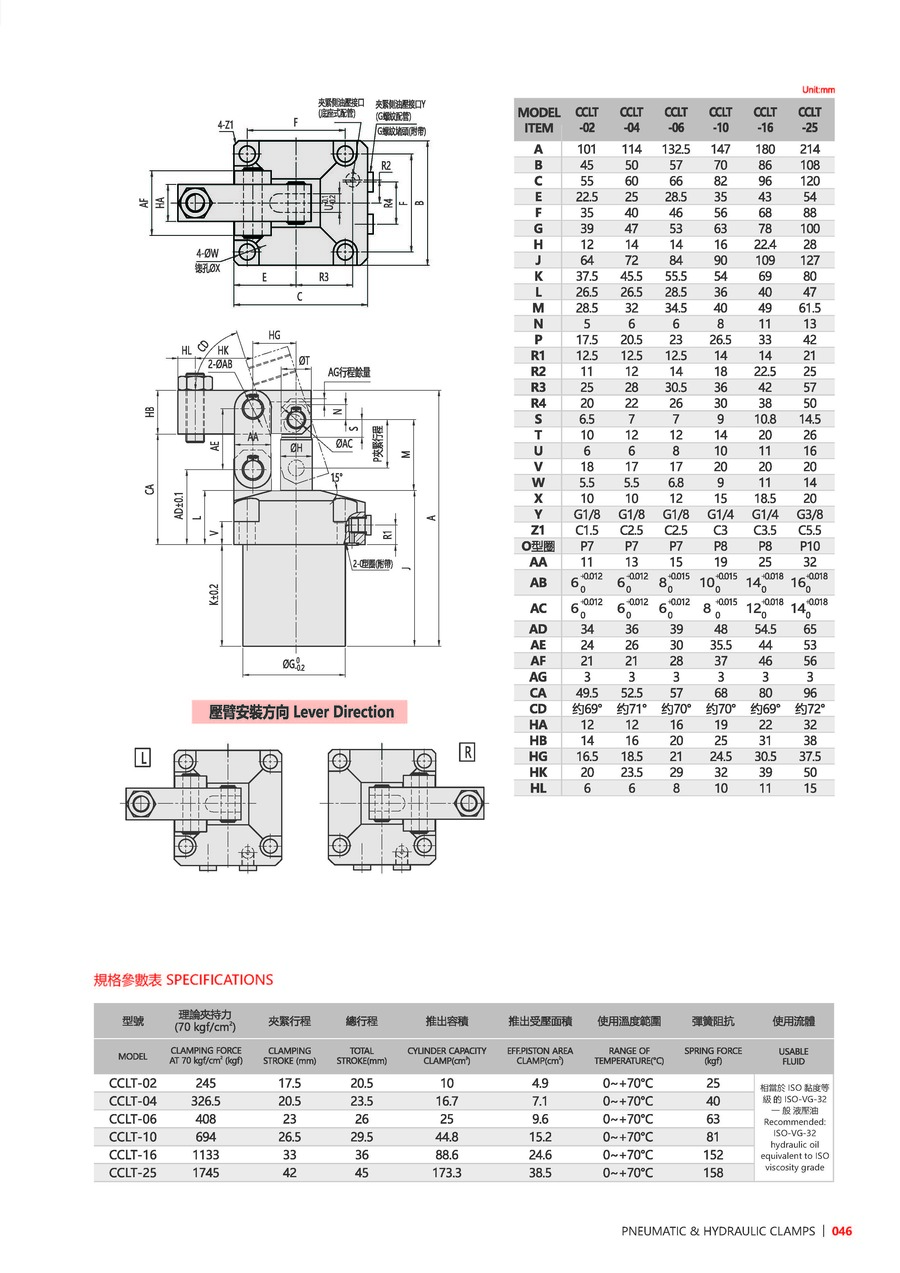

Modelo CCLT-02 CCLT-04 CCLT-06 CCLT-10 CCLT-16 CCLT-25
Fuerza de Sujeción(70kgf/cm²) 245 326.5 408 694 1133 1745
Carrera de Sujeción(mm) 17.5 20.5 23 26.5 33 42
Carrera Total(mm) 20.5 23.5 26 29.5 36 45
Gasto de Aceite: carrera de sujeción(cm³) 10 16.7 25 44.8 88.6 173.3
Eff. Pistón Area de Sujeción(cm²) 4.9 7.1 9.6 15.2 24.6 38.5
Temperatura Adecuada(°C) 0~+70°C 0~+70°C 0~+70°C 0~+70°C 0~+70°C 0~+70°C
Fuerza de Resorte(kgf) 25 40 63 81 152 158
