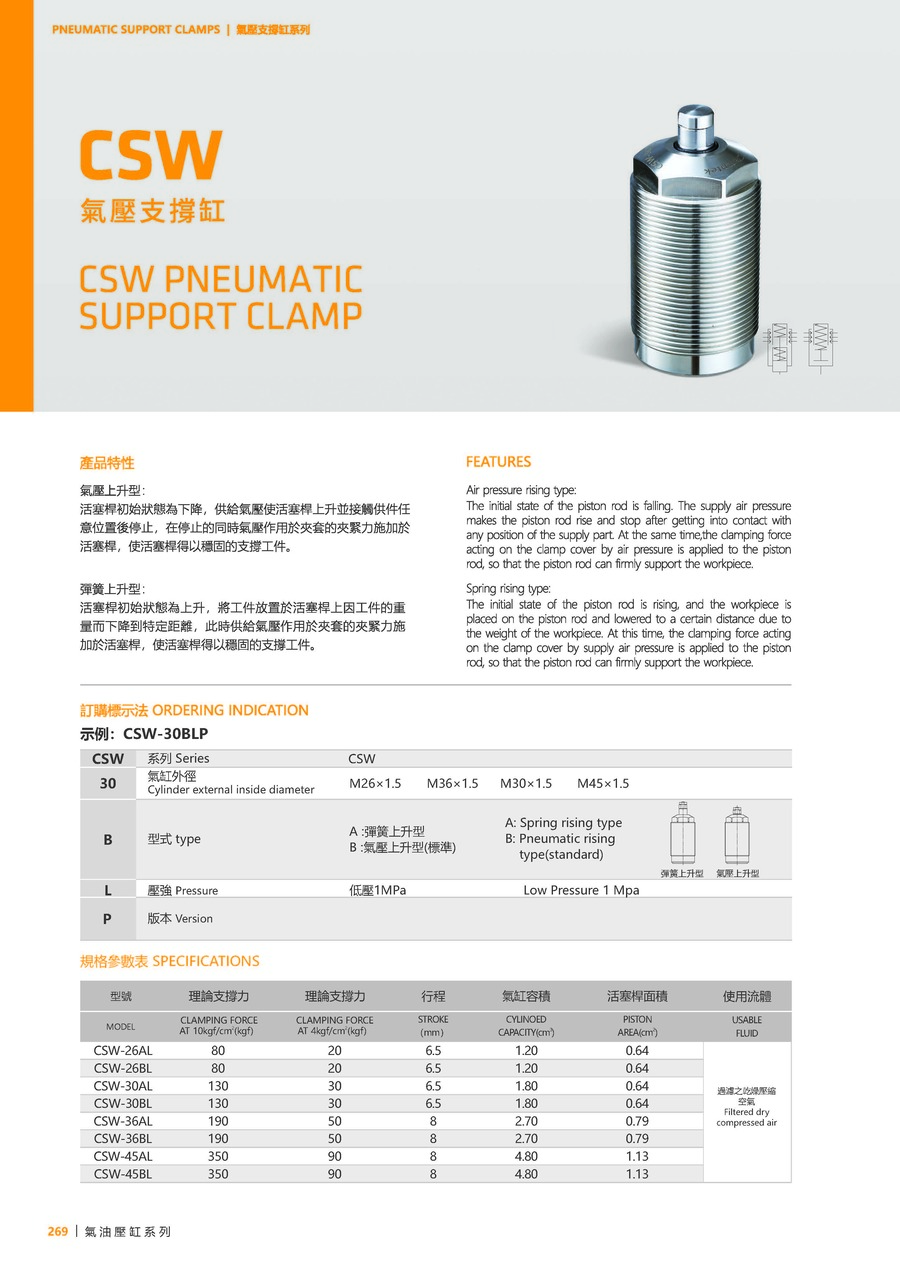

CSW

Información del Producto

Tipo Aumento de Presión Neumático:
El estado del pistón está abajo. La presión de aire deja el pistón subir y parar mientras toque la pieza. En mismo tiempo, la fuerza de sujeción de la tapa aplica en el pistón.

Tipo Aumento de Resorte:
El estado inicio de pistón está arriba. Pone la pieza arriba de pistón y el pistón bajará a la altitud particular por el peso de la pieza. En el mismo tiempo, la presión de aceite produce la fuerza de sujeción, y applica en el pistón. Así que, el pistón puede ofrecer la fuerza de soporte fuerte.

Indicación de Compra

CSW
30
B
L
P

Información del Producto

Modelo CSW-26AL CSW-26BL CSW-30AL CSW-30BL CSW-36AL CSW-36BL CSW-45AL CSW-45BL
Clamping Force(10kgf/cm²) 80 80 130 130 190 190 350 350
Clamping Force(4kgf/cm²) 20 20 30 30 50 50 90 90
Stroke(mm) 6.5 6.5 6.5 6.5 8 8 8 8
Cylinder Capacity(cm³) 1.2 1.2 1.8 1.8 2.7 2.7 4.8 4.8
Piston Area(cm²) 0.64 0.64 0.64 0.64 0.79 0.79 1.13 1.13

Descargar Documentos
