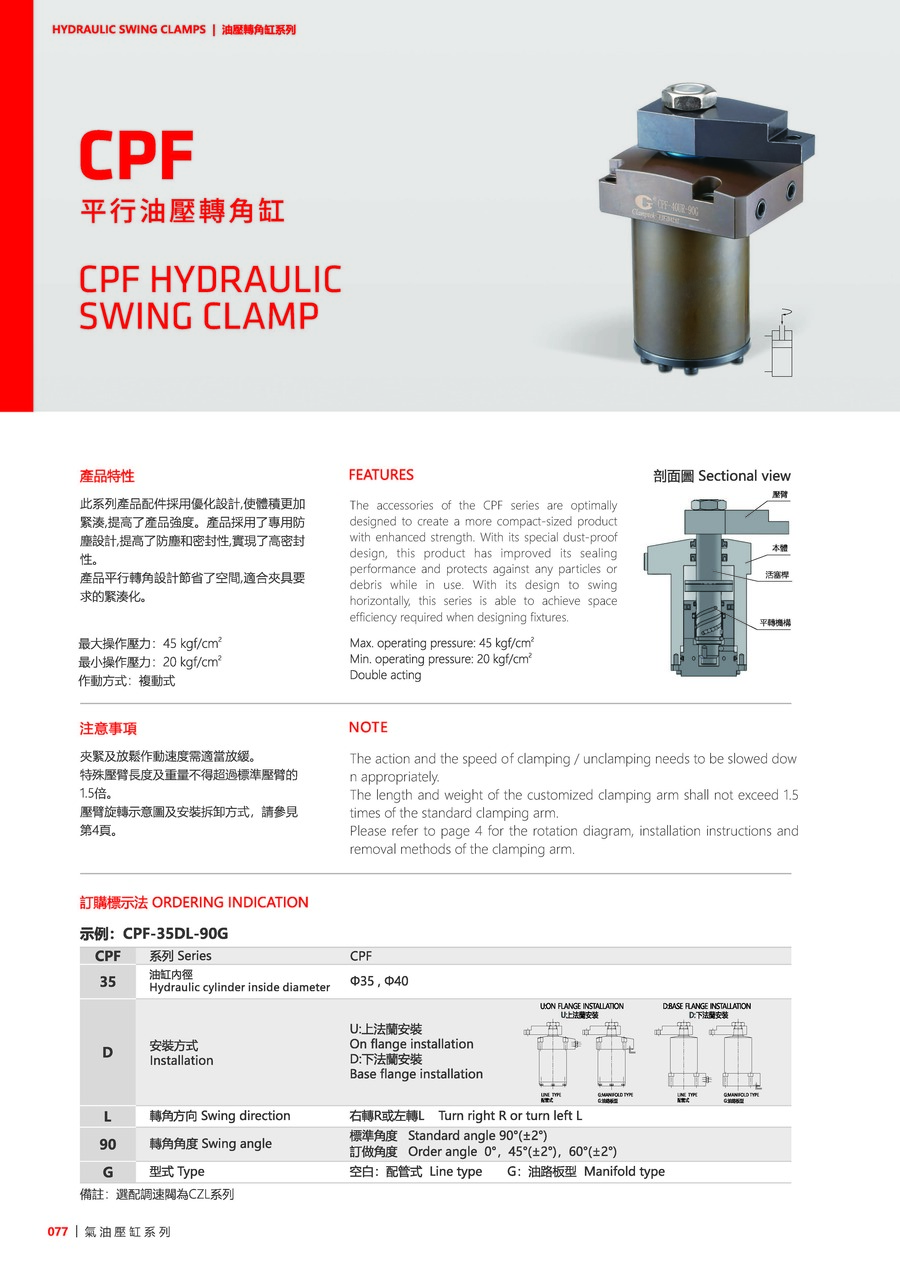

CPF

Información del Producto

El diseño optimizado de accesorios de la serie CPF establece una estructura fuerte y aumenta la fuerza del producto. La serie de CPF contienen sellos a prueba de polvo y rendimiento alto. La anti-torsión alta realiza con mejor durabilidad.

Presión máx. de operación: 45 kgf/cm²
Presión mín. de operación: 20 kgf/cm²
Efecto Doble

NOTA:
Debe bajar la velocidad de operación cuando está sujetando y retrocediendo.
Brazos personalizados no exceden 1.5 veces de peso y largo que el de original.
Para obtener la manera de instalación de brazo, refiere la página de Q&A, por favor.
Pedidos personalizados están disponibles. Contáctenos para más información.

Fluido utilizable: aceite eqivalente a ISO-VG-32.

Indicación de Compra

（Ej.CPF-35DL-90G）

CPF	Serie	CPF
35	Diamétro Interior	Ø35, Ø40
D	Instalación	U: Brida Arriba, D: Brida Abajo
L	Giro del Cilindro	R: Derecha, L: Izquierda
90	Ángulo de Giro	Ángulo estándar: 90°(±2°), Ángulos personalizados: 0°, 45°(±2°), 60°(±2°)
G	Tipo	Blanco: Tubo, G: Colector

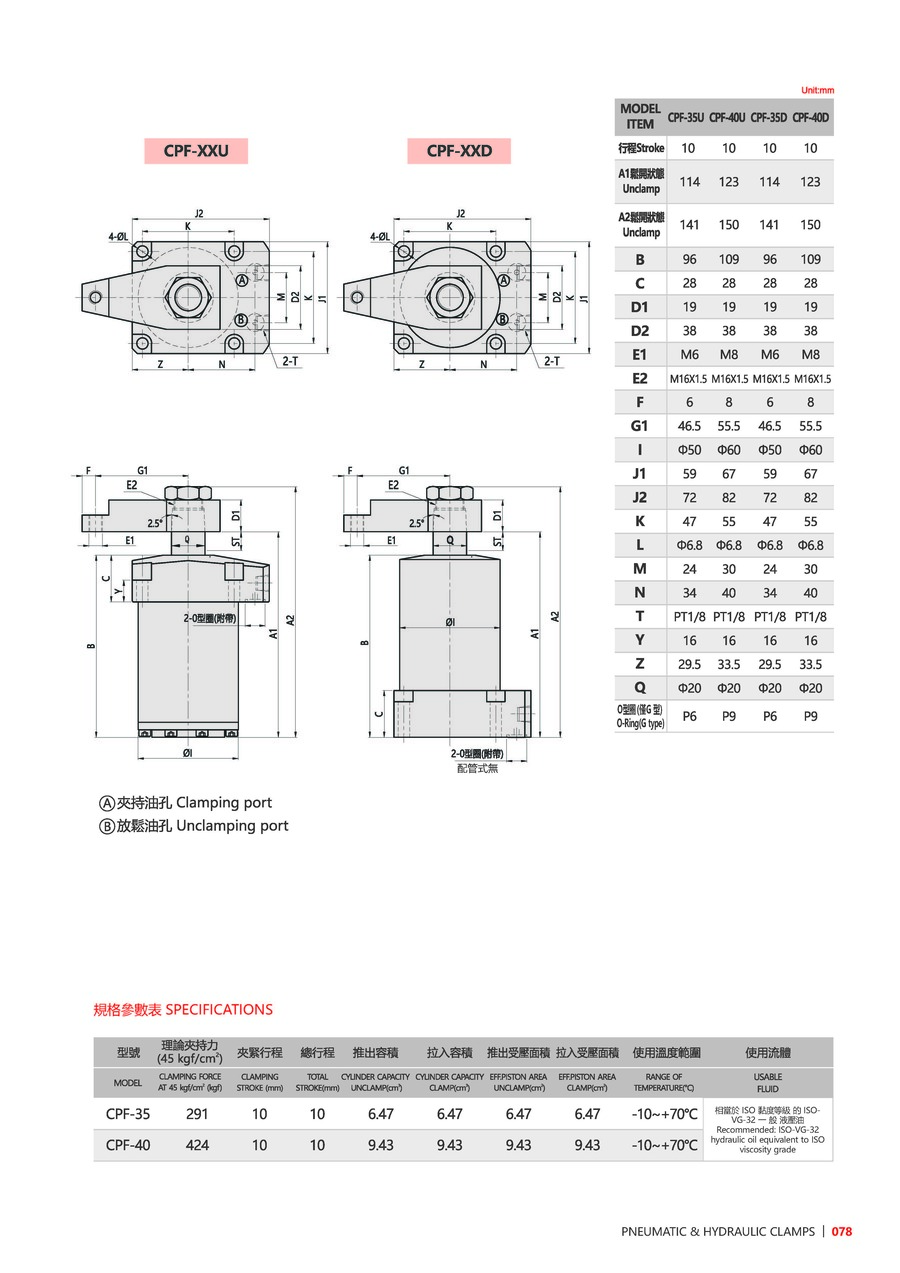

Información del Producto

Modelo	CPF-35	CPF-40
Fuerza de Sujeción(45kgf/cm²)	291	424
Carrera de Sujeción(mm)	10	10
Carrera Total(mm)	10	10
Gasto de Aceite: carrera de retroceso(cm³)	6.47	9.43
Gasto de Aceite: carrera de sujeción(cm³)	6.47	9.43
Eff. Pistón Area de Retroceso(cm²)	6.47	9.43
Eff. Pistón Area de Sujeción(cm²)	6.47	9.43
Temperatura Adecuada(°C)	-10~+70°C	-10~+70°C
