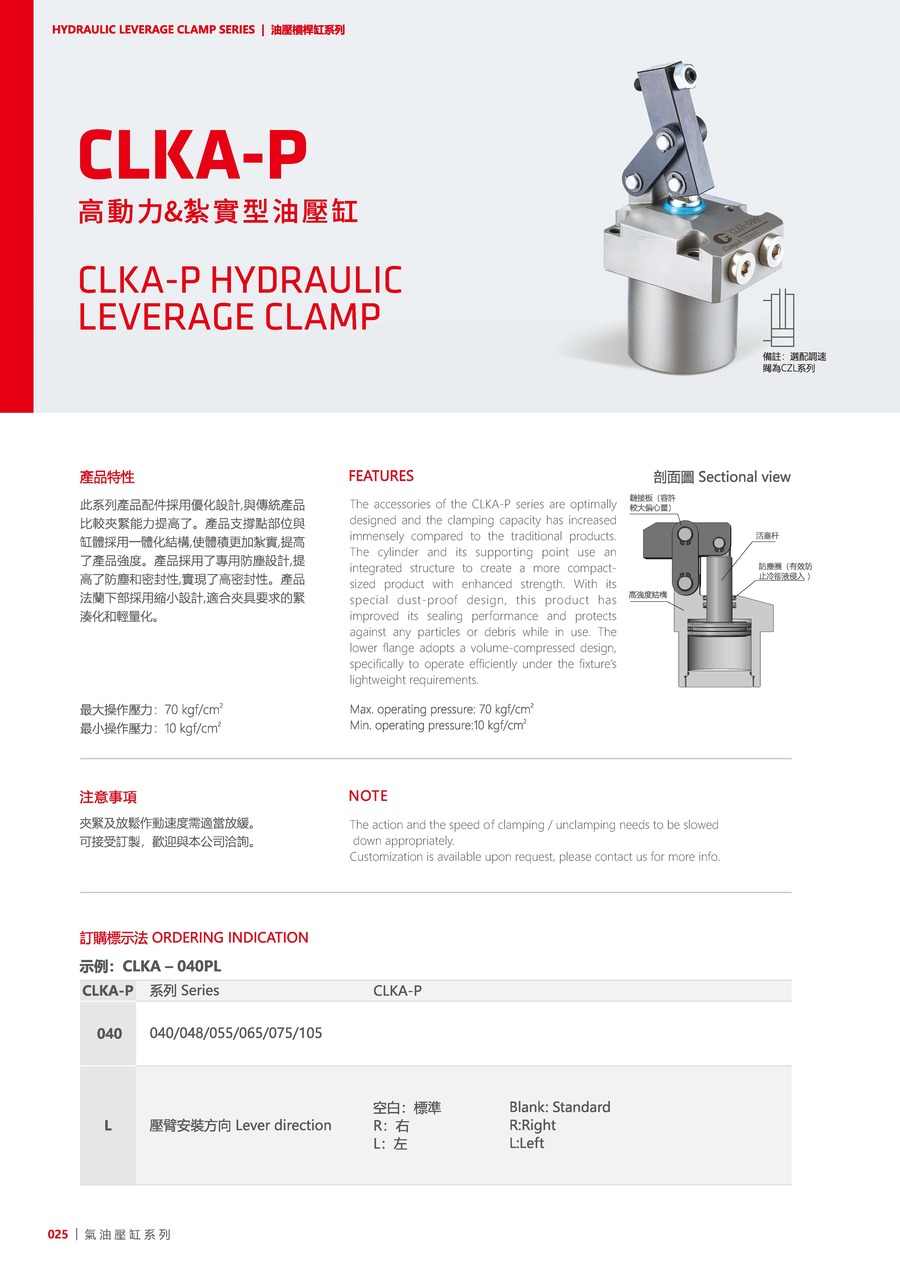

CLKA-P

Información del Producto

El diseño actualizado. Así que, la capacidad de sujeción es más bien que los productos tradicionales.
Aumenta la fuerza del producto y el volumen más pequeño porque el cuerpo de cilindro y el soporte de palanca son integrados.
La serie de CLKA-P contiene sellos a prueba de polvo y rendimiento alto. Está más adecuado para fixturas leves y compactas por el cuerpo pequeño.

Presión máx. de operación: 70 kgf/cm2
Presión mín. de operación: 10 kgf/cm2
NOTA:
Baja la velocidad de operación cuando está sujetando y retrocediendo.
Pedidos personalizados están disponibles. Contáctenos para más información.

Fluido utilizable: aceite equivalente a ISO-VG-32.

Indicación de Compra

CLKA-P
040
L

Información del Producto

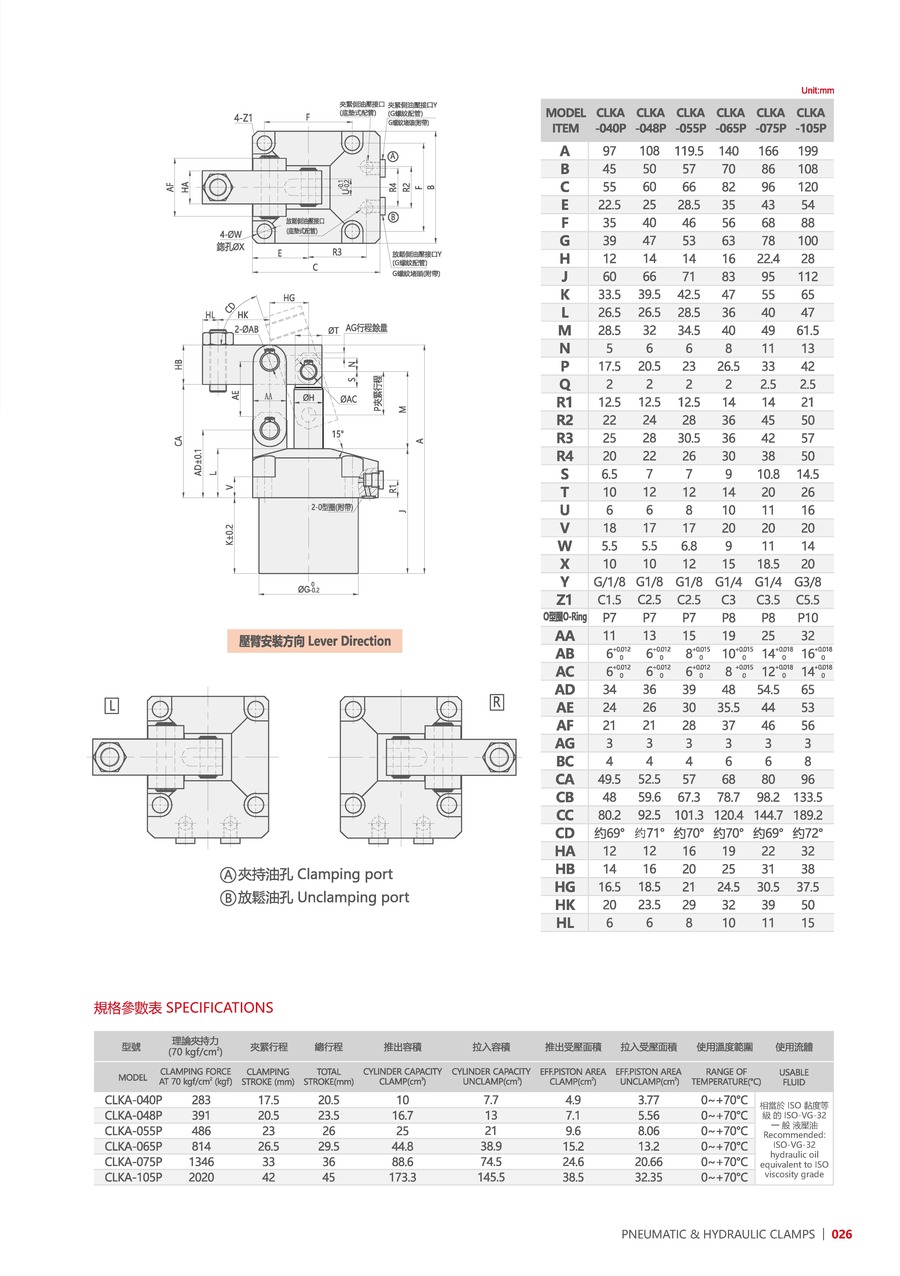

Modelo CLKA-040P CLKA-048P CLKA-055P CLKA-065P CLKA-075P CLKA-105P
Fuerza de Sujeción(70kgf/cm²) 283 391 486 814 1346 2020
Carrera de Sujeción(mm) 17.5 20.5 23 26.5 33 42
Carrera Total(mm) 20.5 23.5 26 29.5 36 45
Gasto de Aceite: carrera de sujeción(cm³) 10 16.7 25 44.8 88.6 173.3
Gasto de Aceite: carrera de retroceso(cm³) 7.7 13 21 38.9 74.5 145.5
Eff. Pistón Area de Sujeción(cm²) 4.9 7.1 9.6 15.2 24.6 38.5
Eff. Pistón Area de Retroceso(cm²) 3.77 5.56 8.06 13.2 20.66 32.35
Temperatura Adecuada(°C) 0~+70°C 0~+70°C 0~+70°C 0~+70°C 0~+70°C 0~+70°C
