CCLW

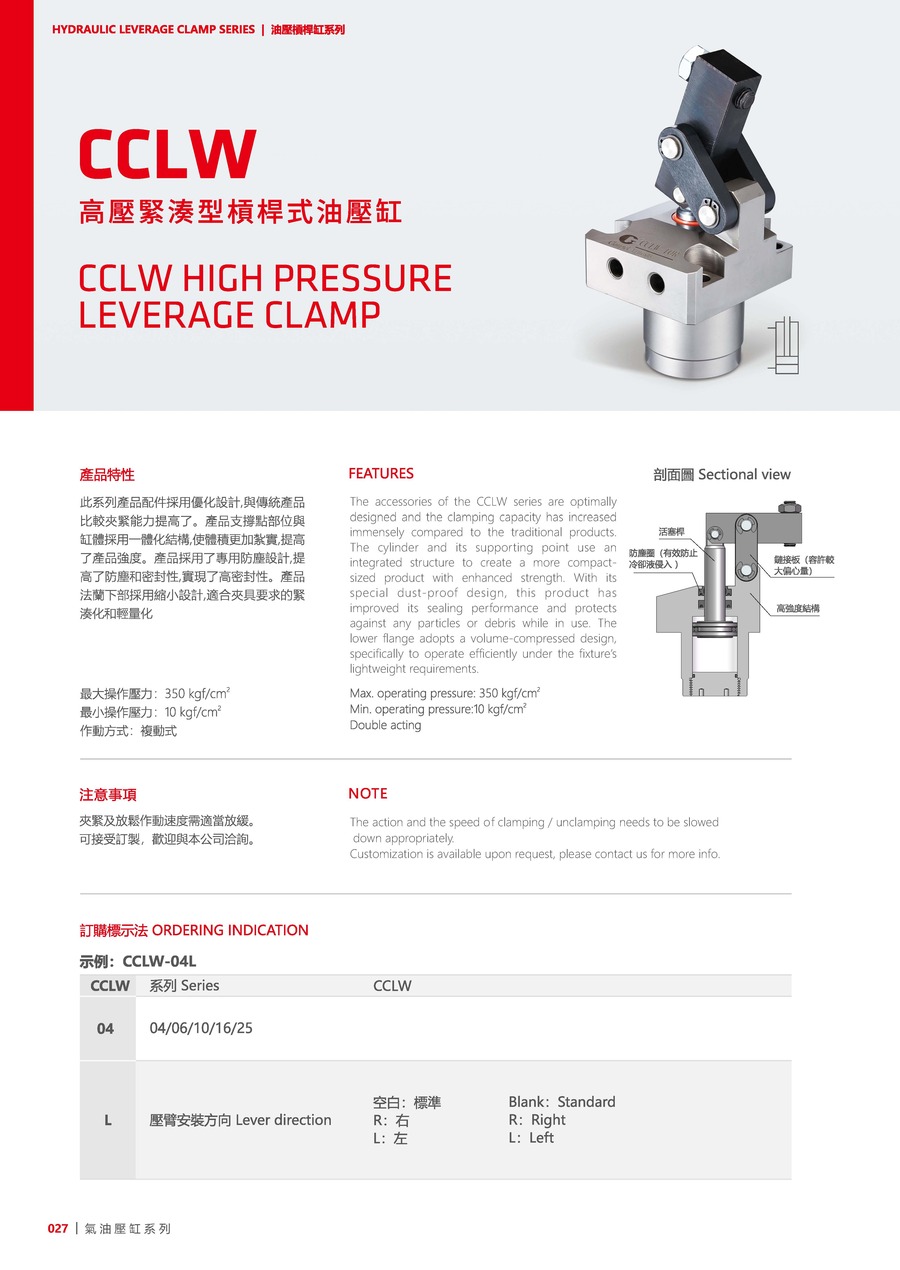

Información del Producto

El diseño actualizado. Así que, la capacidad de sujeción es más bien que los otros productos tradicionales.
Aumenta la fuerza del producto y el volumen más pequeño porque el cuerpo de cilindro y el soporte de palanca son integrados.
La serie de CCLW contiene sellos a prueba de polvo y rendimiento alto.
Está más adecuado para fixturas leves y compactas por el cuerpo pequeño.

Presión máx. de operación: 350 kgf/cm²
Presión mín. de operación: 10 kgf/cm²
Efecto Doble
NOTA:
Baja la velocidad de operación cuando está sujetando y retrocediendo.
Pedidos personalizados están disponibles. Contáctenos para más información.

Fluido utilizable: aceite equivalente a ISO-VG-32.

Indicación de Compra

CCLW
04
L

Información del Producto

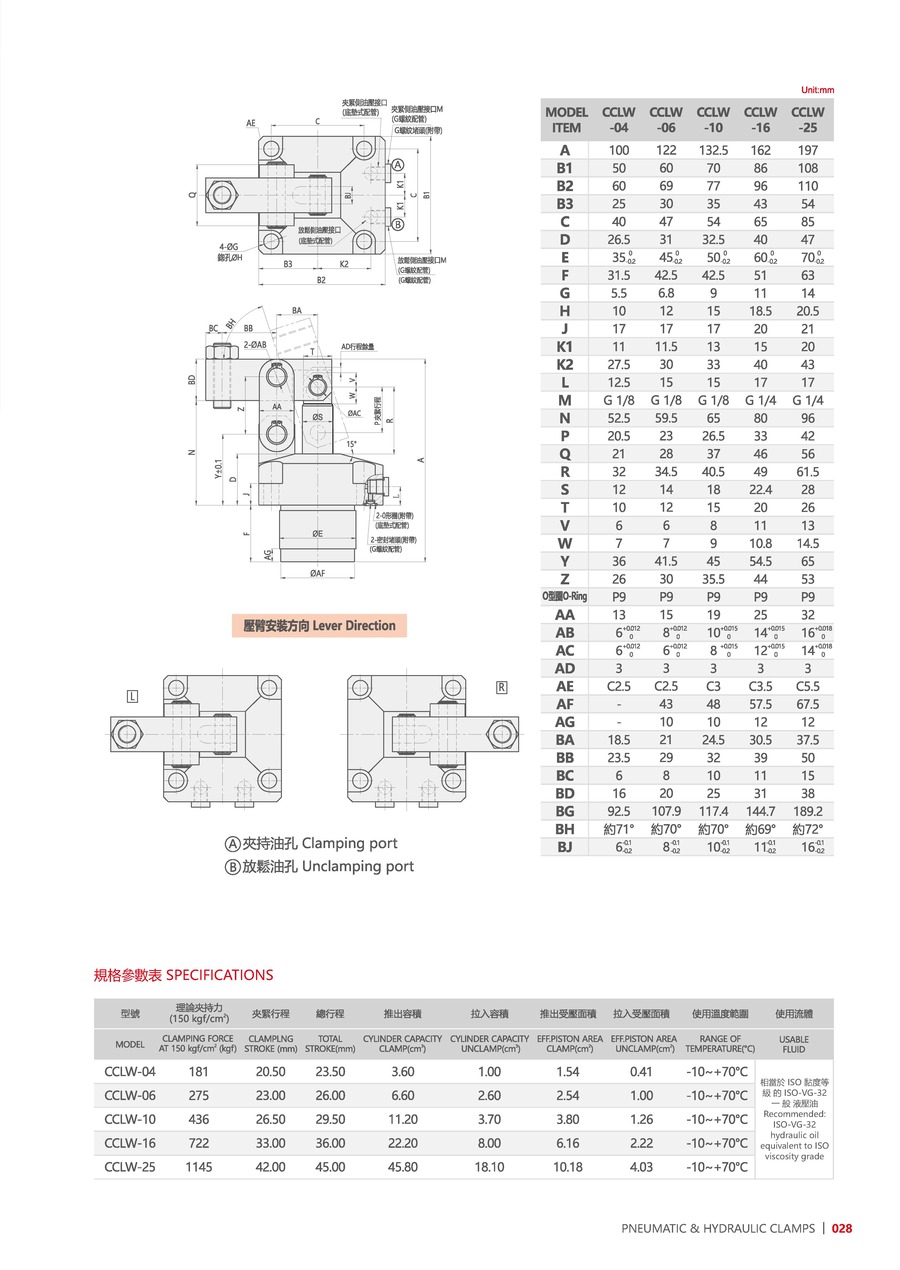

Modelo CCLW-04 CCLW-06 CCLW-10 CCLW-16 CCLW-25
Fuerza de Sujeción(150kgf/cm²) 181 275 436 722 1145
Carrera de Sujeción(mm) 20.5 23 26.5 33 42
Carrera Total(mm) 23.5 26 29.5 36 45
Gasto de Aceite: carrera de sujeción(cm³) 3.6 6.6 11.2 22.2 45.8
Gasto de Aceite: carrera de retroceso(cm³) 1 2.6 3.7 8 18.1
Eff. Pistón Area de Sujeción(cm²) 1.54 2.54 3.8 6.16 10.18
Eff. Pistón Area de Retroceso(cm²) 0.41 1 1.26 2.22 4.03
Temperatura Adecuada(°C) -10~+70°C -10~+70°C -10~+70°C -10~+70°C -10~+70°C
