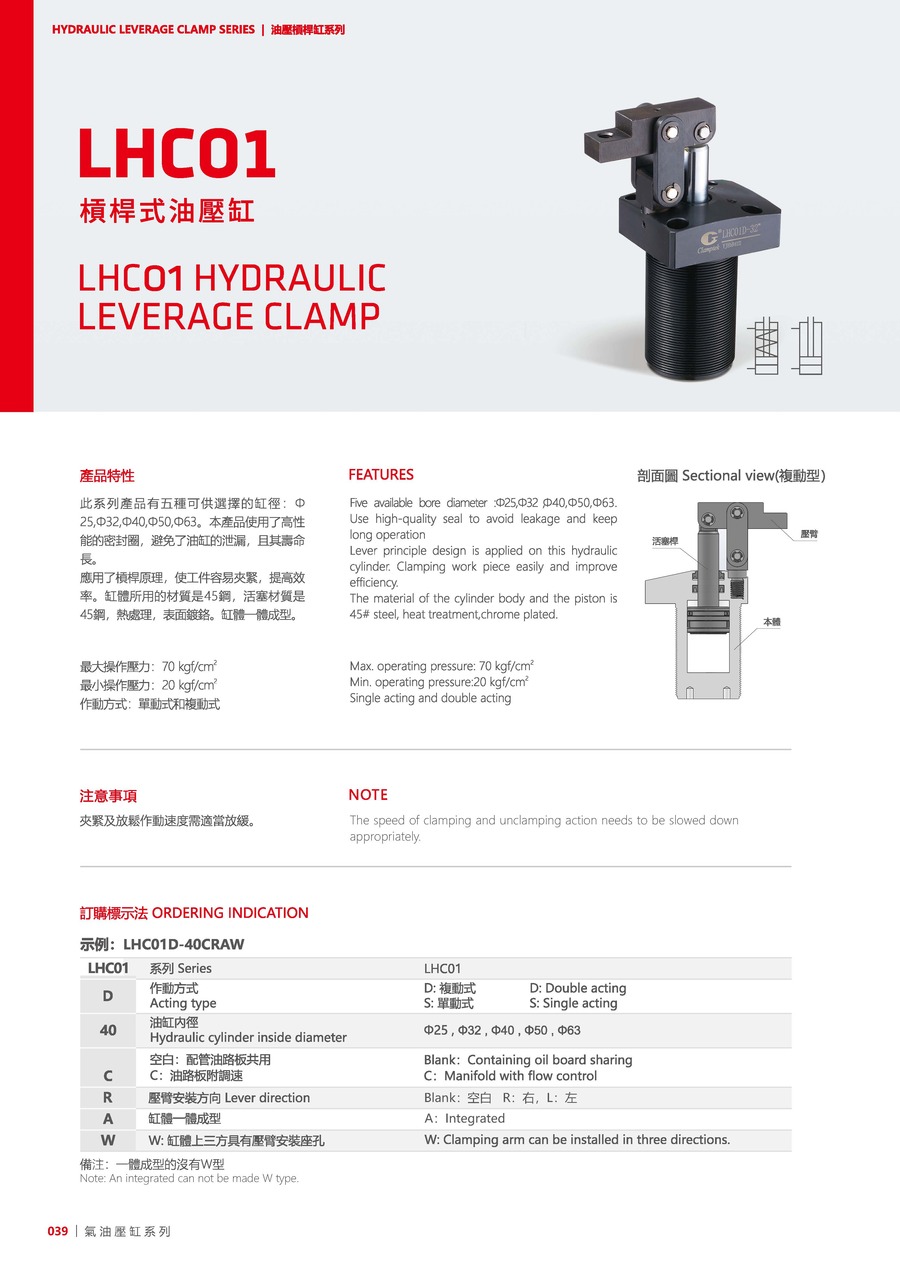

LHC01

Información del Producto

Usa sellos con calidad alta para evitar la fuga y extender larga vida útil.
La estructura del modelo es hecho según la teoría de palanca para aumentar la flexibilidad y el efectivo de sujetación.
El material de pistón es 45# acero, pasa tratamiento térmico y cromado.

Presión máx. de operación: 70 kgf/cm²
Presión mín. de operación: 20 kgf/cm²
Efecto Simple y Doble
NOTA:
Baja la velocidad de operación cuando está sujetando y retrocediendo.

Fluido utilizable: aceite equivalente a ISO-VG-32.

Indicación de Compra

LHC01
D
40
C
R
A
W

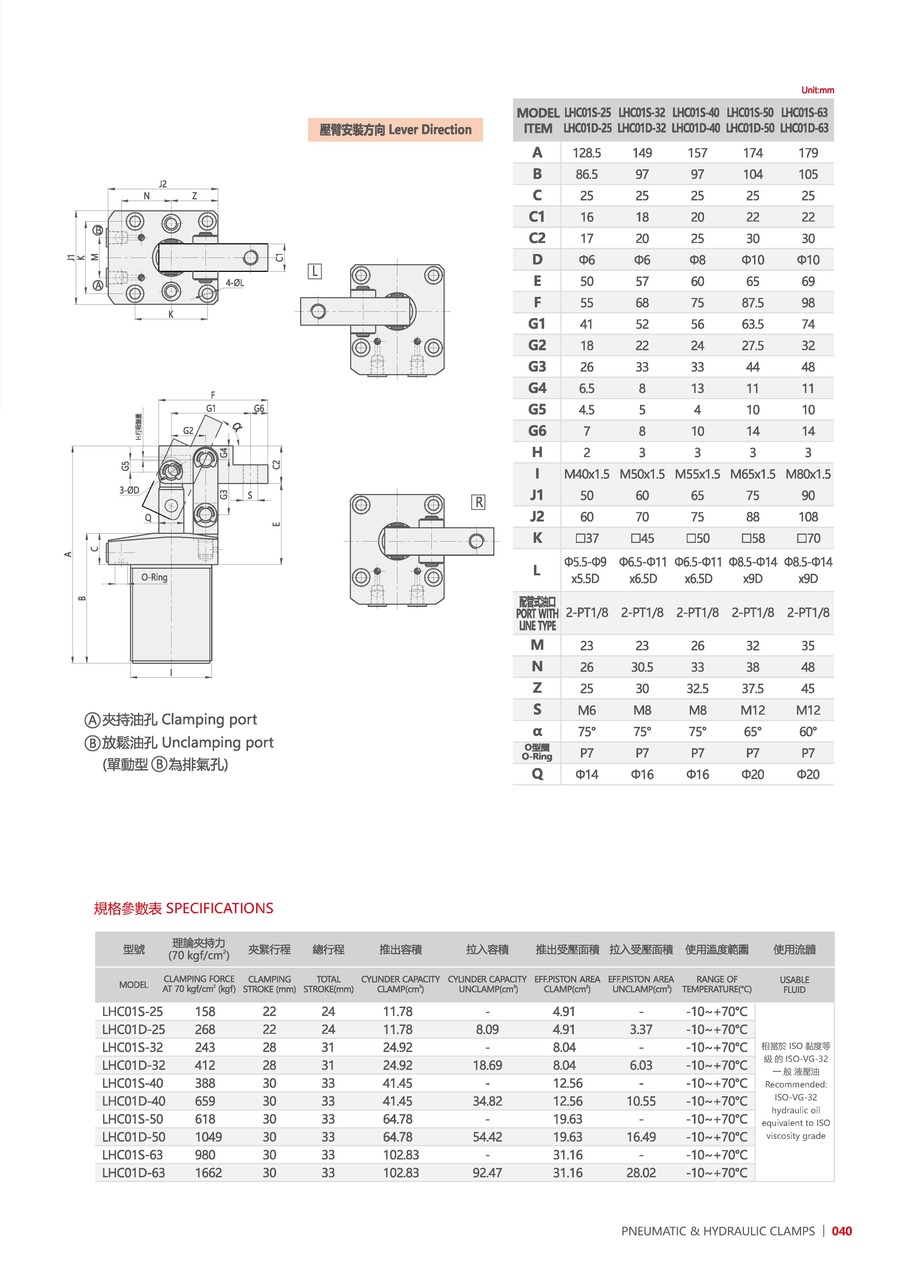

Información del Producto

Modelo LHC01S-25 LHC01D-25 LHC01S-32 LHC01D-32 LHC01S-40 LHC01D-40 LHC01S-50 LHC01D-50 LHC01S-63 LHC01D-63
Fuerza de Sujeción(70kgf/cm²) 158 268 243 412 388 659 618 1049 980 1662
Carrera de Sujeción(mm) 22 22 28 28 30 30 30 30 30 30
Carrera Total(mm) 24 24 31 31 33 33 33 33 33 33
Gasto de Aceite: carrera de sujeción(cm³) 11.78 11.78 24.92 24.92 41.45 41.45 64.78 64.78 102.83 102.83
Gasto de Aceite: carrera de retroceso(cm³) - 8.09 - 18.69 - 34.82 - 54.42 - 92.47
Eff. Pistón Area de Sujeción(cm²) 4.91 4.91 8.04 8.04 12.56 12.56 19.63 19.63 31.16 31.16
Eff. Pistón Area de Retroceso(cm²) - 3.37 - 6.03 - 10.55 - 16.49 - 28.02
Temperatura Adecuada(°C) -10~+70°C -10~+70°C -10~+70°C -10~+70°C -10~+70°C -10~+70°C -10~+70°C -10~+70°C -10~+70°C -10~+70°C
