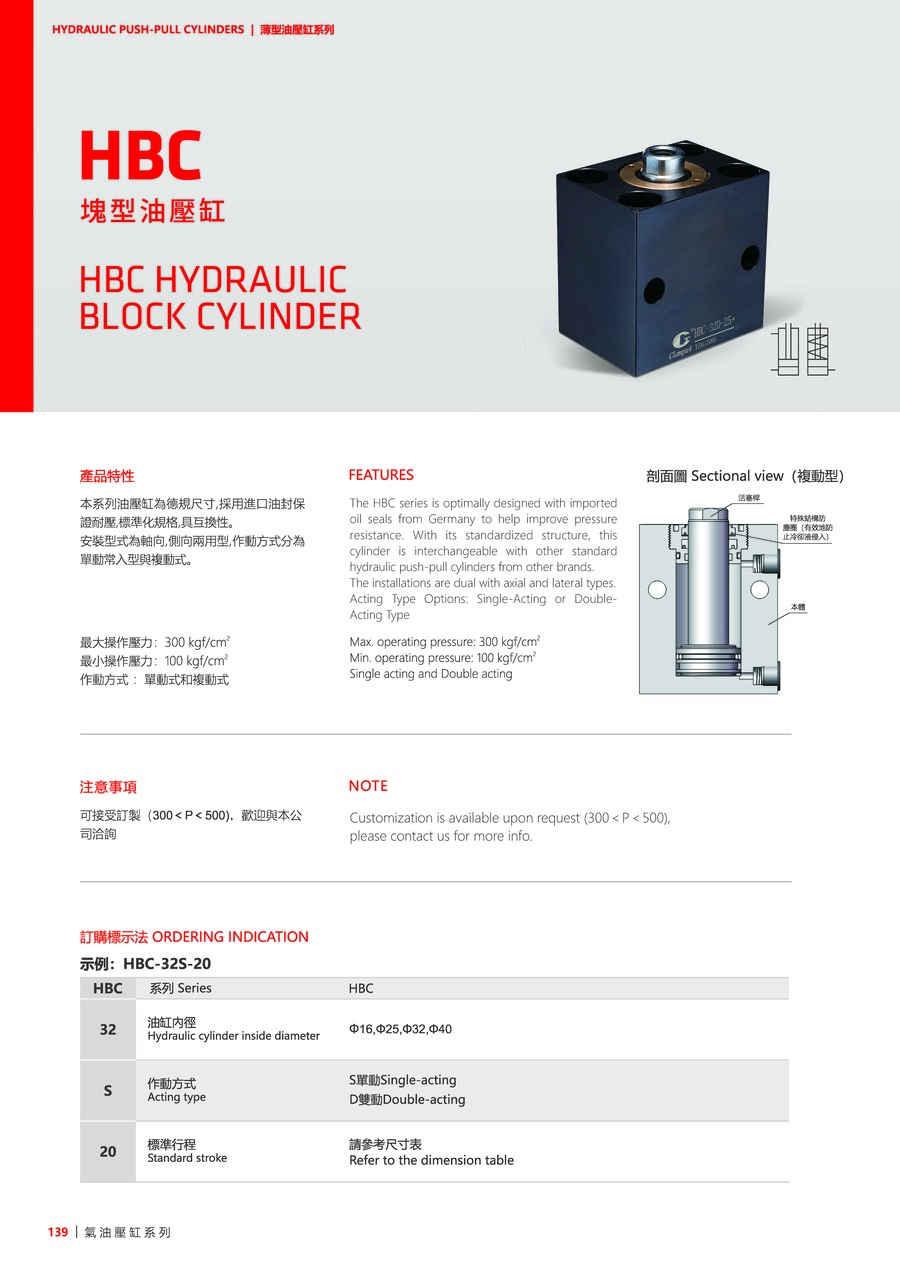

HBC

Información del Producto

Esta serie cumple con la especificación alemán. Instalan sellos de aceite importados en los cilindros para ofrecer presión de resistencia fuerte. La especificación es general y se puede intercambia totalmente. Tiene dos formas de instalación: axial y laternal. Efecto simple y doble están disponibles, el aspecto se parece mejor.

Presión máx. de operación: 300 kgf/cm²
Presión mín. de operación: 100 kgf/cm²
Efecto Simple y Doble

NOTA:
Pedidos personalizados están disponibles (300<P<500). Contáctenos para obtener más información.
Fluido utilizable: aceite equivalente a ISO-VG-32.

Indicación de Compra

（Ej.HBC-32S-20）

HBC	Serie	HBC
32	Diámetro Interior	Ø16, Ø25, Ø32, Ø40
S	Tipo de Operación	S: Efecto Simple, D: Efecto Doble
20	Carrera	Revise la especificación de la carrera abajo, por favor.

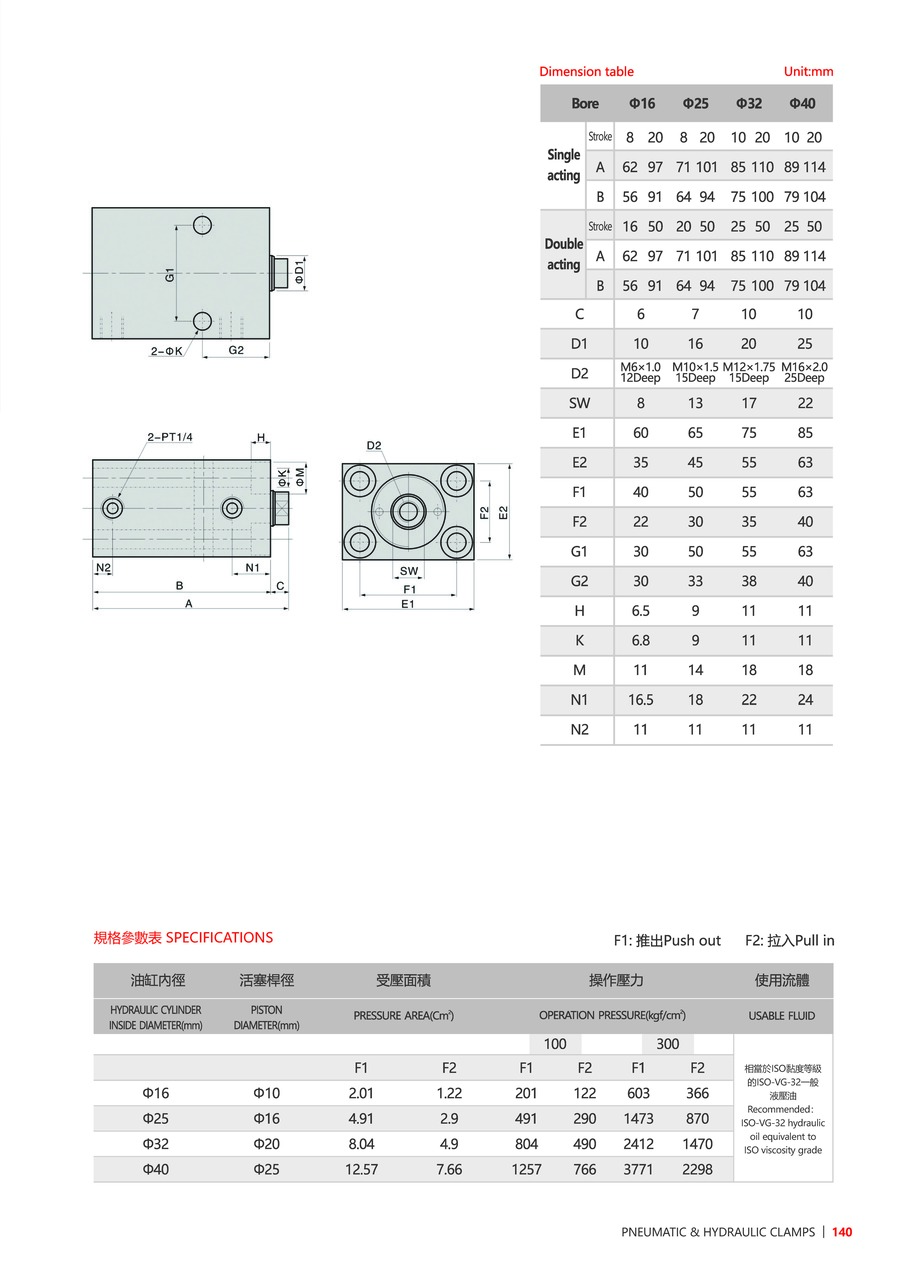

Información del Producto

Modelo	HBC-16	HBC-25	HBC-32	HBC-40
Diámetro del Pistón(mm)	Ø10	Ø16	Ø20	Ø25
Pistón Area F1(cm²)	2.01	4.91	8.04	12.57
Pistón Area F2(cm²)	1.22	2.9	4.9	7.66
Presión de Operación 100(F1)(kgf/cm²)	201	491	804	1257
Presión de Operación 100(F2)(kgf/cm²)	122	290	490	766
Presión de Operación 300(F1)(kgf/cm²)	603	1473	2412	3771
Presión de Operación 300(F2)(kgf/cm²)	366	870	1470	2298
