NOTA:
1. Cuando el control está abierto totalmente, la area de paso mínima es lo mismo con la area de paso máxima como el cuadro abajo.
2. Instala el cilindro según el par motor recomendado. Si el par motor no está insuficiente, la válvula no podrá ajustar el flujo.
3. No utilice la válvula usada en otros cilindros. El flujo de control no va a funcionar porque la diferencia de profundidad en G rosca deja el material no sellar bien.
Fluido utilizable: aceite equivalente a ISO-VG-32.
1. Cuando el control está abierto totalmente, la area de paso mínima es lo mismo con la area de paso máxima como el cuadro abajo.
2. Instala el cilindro según el par motor recomendado. Si el par motor no está insuficiente, la válvula no podrá ajustar el flujo.
3. No utilice la válvula usada en otros cilindros. El flujo de control no va a funcionar porque la diferencia de profundidad en G rosca deja el material no sellar bien.
Fluido utilizable: aceite equivalente a ISO-VG-32.
Indicación de Compra
| CZL | ||
|---|---|---|
| 10 | ||
| B |
Información del Producto

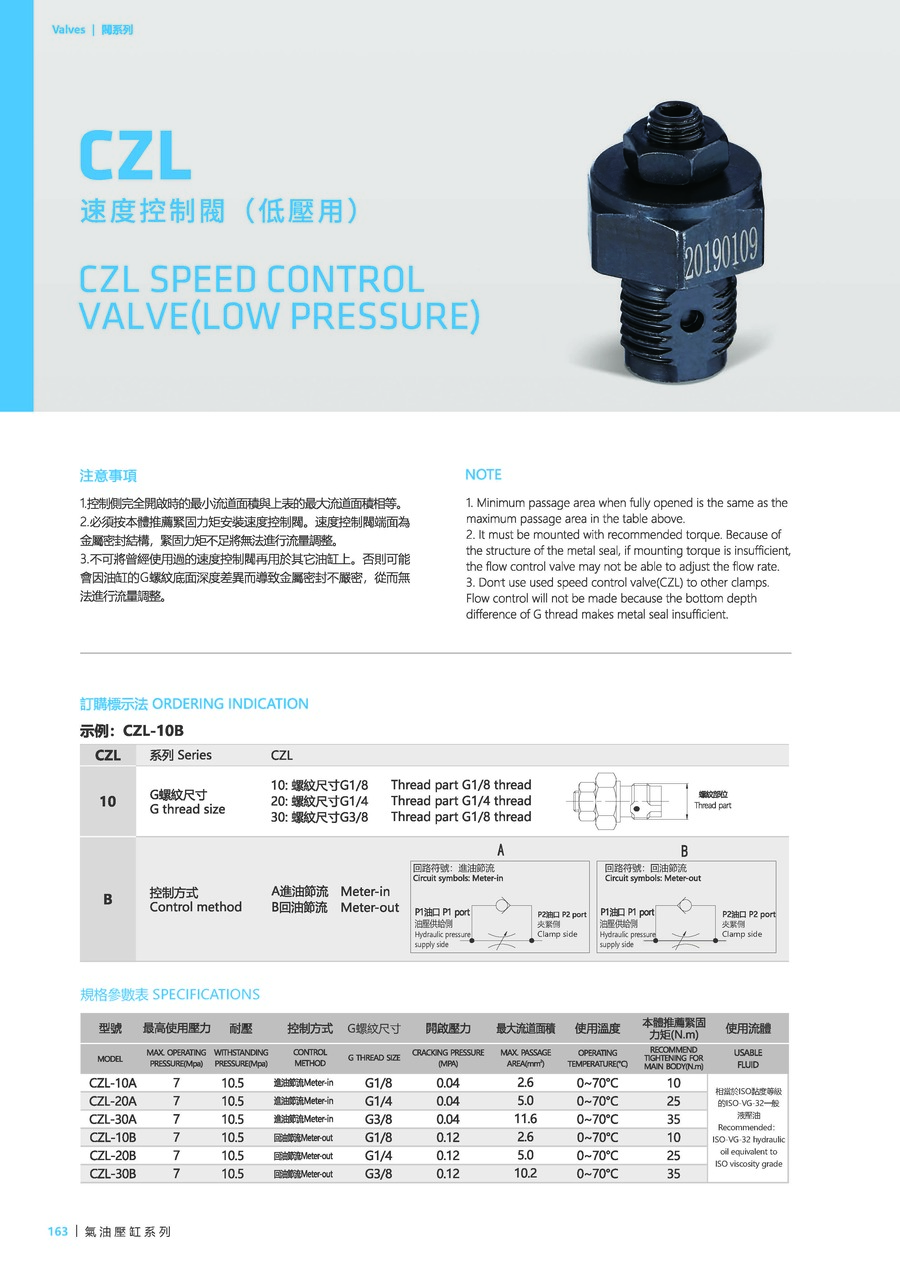

| Modelo | CZL-10A | CZL-20A | CZL-30A | CZL-10B | CZL-20B | CZL-30B |
|---|---|---|---|---|---|---|
| Presión máx. de Operación(Mpa) | 7 | 7 | 7 | 7 | 7 | 7 |
| Presión de Resistencia(Mpa) | 10.5 | 10.5 | 10.5 | 10.5 | 10.5 | 10.5 |
| Control Method | Meter-in | Meter-in | Meter-in | Meter-out | Meter-out | Meter-out |
| Spec G Rosca | G1/8 | G1/4 | G3/8 | G1/8 | G1/4 | G3/8 |
| Presión Operada(Mpa) | 0.04 | 0.04 | 0.04 | 0.12 | 0.12 | 0.12 |
| Area Máx. de Puerto(mm²) | 2.6 | 5 | 11.6 | 2.6 | 5 | 10.2 |
| Temperatura Adecuada(°C) | 0~+70°C | 0~+70°C | 0~+70°C | 0~+70°C | 0~+70°C | 0~+70°C |
| Par Motor Recomendado(N.m) | 10 | 25 | 35 | 10 | 25 | 35 |
