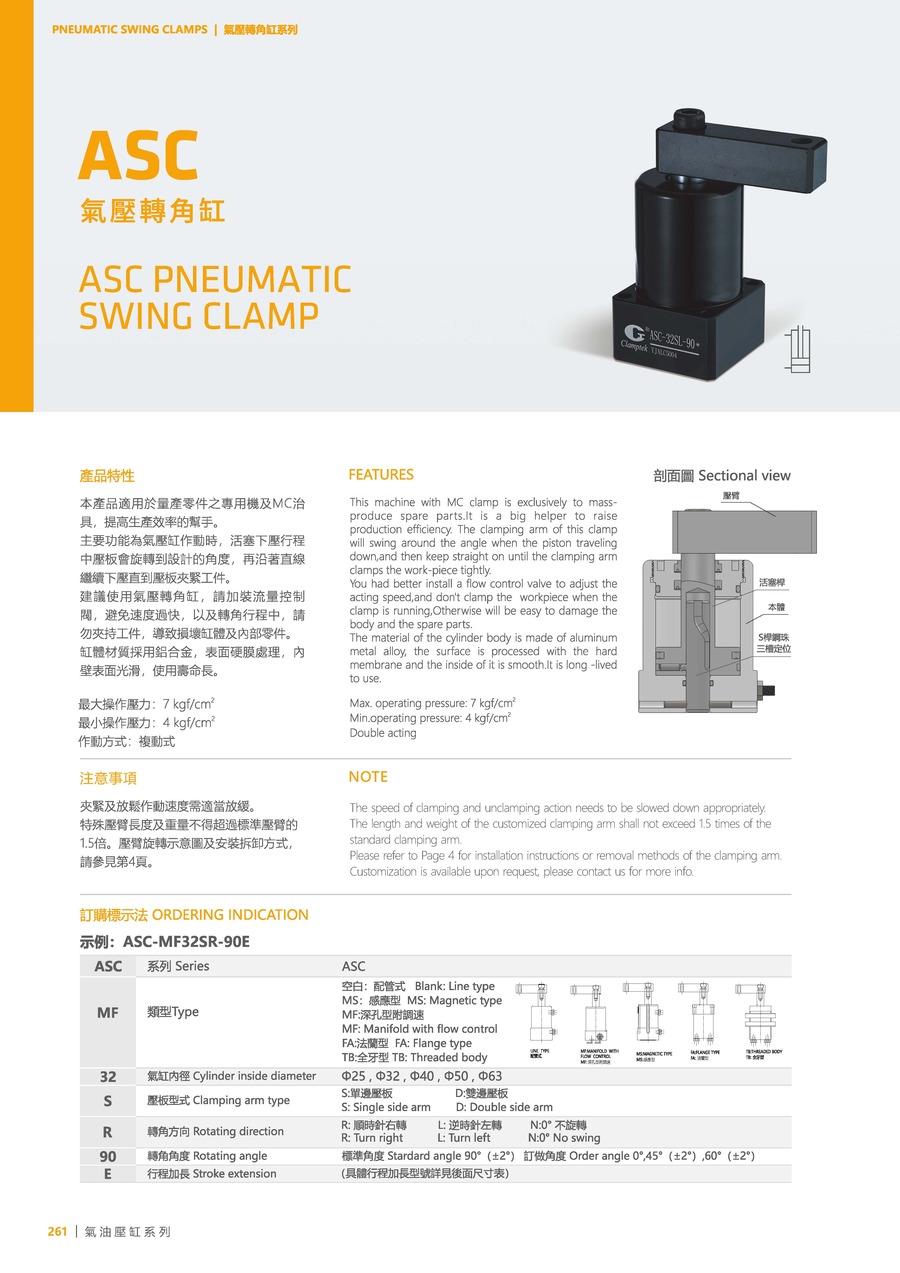

ASC

Información del Producto

Esta serie es muy adecuada en la producción masiva y MC fixturas. Ayuda a subir la eficiencia productiva.
El brazo gira en el ángulo diseñado cuando el pistón baja, y sigue bajando hasta el brazo sujeta la pieza bien.
Le recomendamos que instale una válvula de flujo control a ajustar la velocidad de operación. Y no sujeta ninguna pieza cuando el brazo girando, de lo contrario destruirá el cuerpo y piezas interior.

El material del cilindro cuerpo es aleaciones de aluminio. La superficie procesada con un recubrimiento duro, el interior es liso, y tienen una larga vida útil.

Presión máx. de operación: 7 kgf/cm²
Presión mín. de operación: 4 kgf/cm²
Efecto Doble
NOTA:
Baja la velocidad de operación cuando sujetando y retrocediendo.
Brazos personalizados no exceden 1.5 veces de peso y largo que el de original.
Para obtener la manera de instalación de brazo, refiere la página de Q&A, por favor.

Fluido utilizable: Seco filtro de aire comprimido.

Indicación de Compra

ASC
MF
32
S
R
90
E

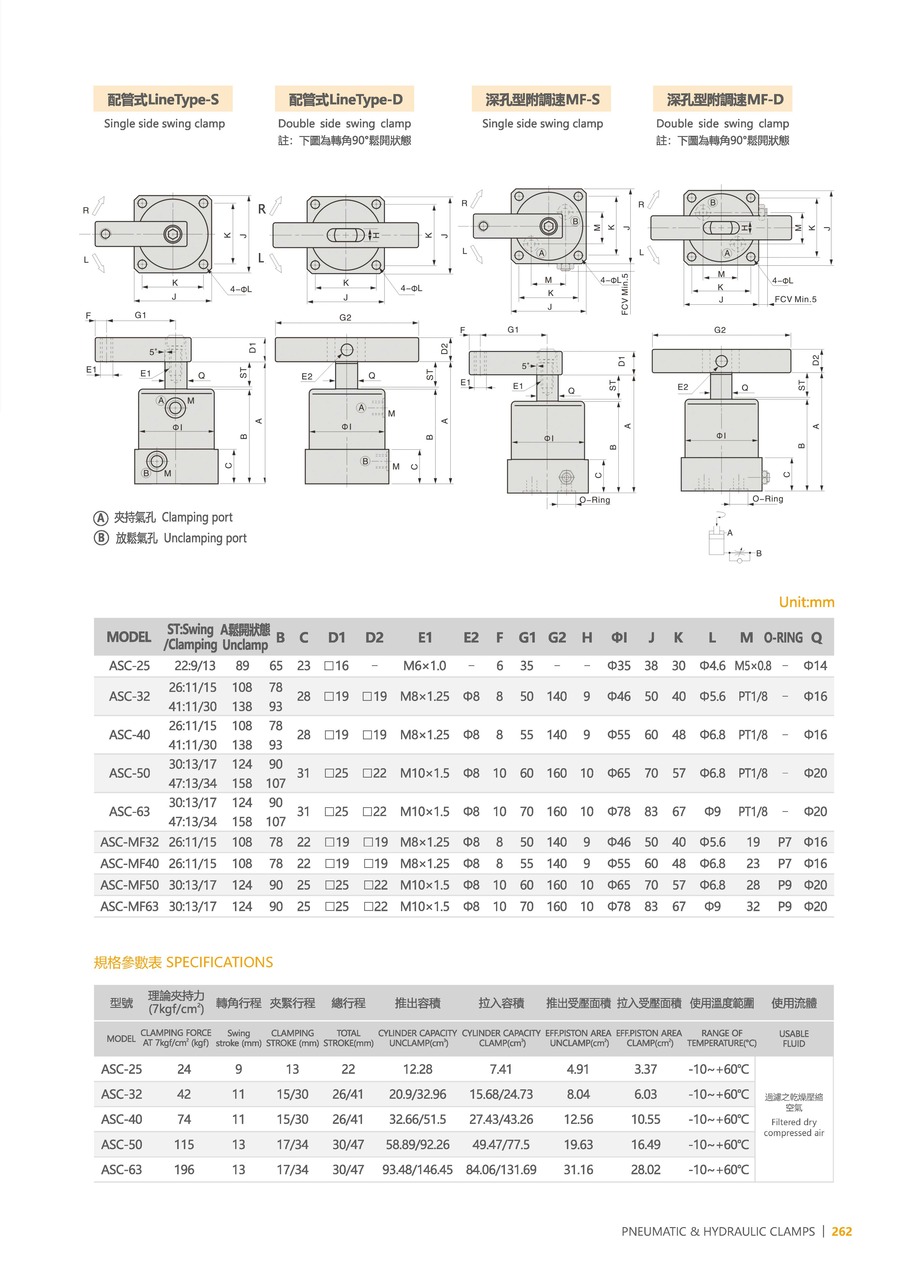

Información del Producto

Modelo ASC-25 ASC-32 ASC-40 ASC-50 ASC-63
Fuerza de Sujeción(7kgf/cm²) 24 42 74 115 196
Carrera de Giro(mm) 9 11 11 13 13
Carrera de Sujeción(mm) 13 15, 30 15, 30 17, 34 17, 34
Carrera Total(mm) 22 26, 41 26, 41 30, 47 30, 47
Gasto de Aceite: carrera de retroceso(cm³) 12.28 20.9, 32.96 32.66, 51.5 58.89, 92.26 93.48, 146.45
Gasto de Aceite: carrera de sujeción(cm³) 7.41 15.68, 24.73 27.43, 43.26 49.47, 77.5 84.06, 131.69
Eff. Pistón Area de Retroceso(cm²) 4.91 8.04 12.56 19.63 31.16
Eff. Pistón Area de Sujeción(cm²) 3.37 6.03 10.55 16.49 28.02
Temperatura Adecuada(°C) -10~+60°C -10~+60°C -10~+60°C -10~+60°C -10~+60°C
