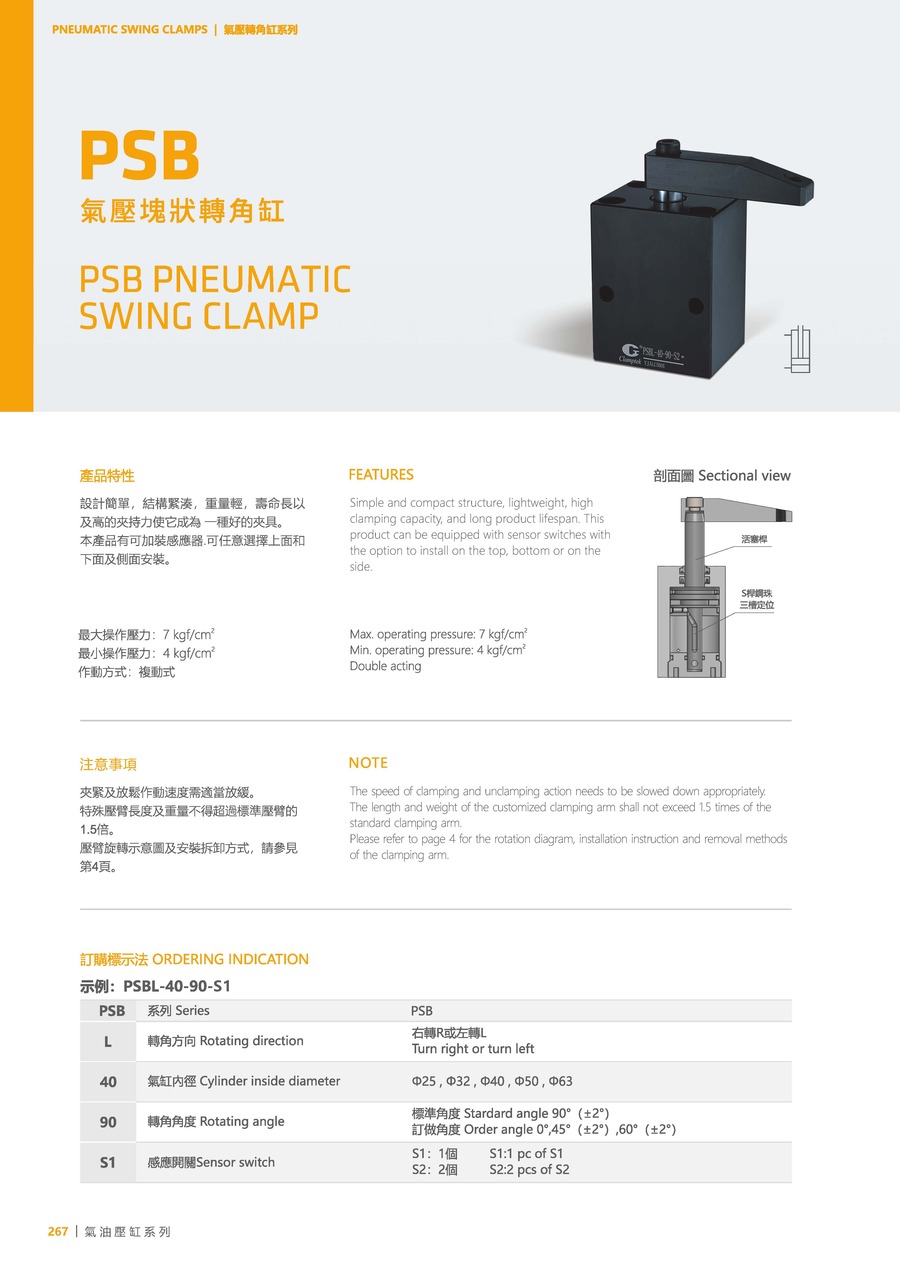

PSB

Información del Producto

Este producto es perfecto, el diseño simple, estructura compacta, peso ligero, la vida útil es larga y la capacidad de retención es fuerte.
Puede instalar una inductor para este producto, si lo necesita. Instala en la parte superior, la base o el lado del cilindro está bien.

Presión máx. de operación: 7 kgf/cm²
Presión mín. de operación: 4 kgf/cm²
Efecto Doble

NOTA:
Baja la velocidad de operación cuando está sujetando y retrocediendo.
Brazos personalizados no exceden 1.5 veces de peso y largo original.
Para obtener la manera de instalación de brazo, refiere la página de Q&A, por favor.

Fluido utilizable: Seco filtro de aire comprimido.

Indicación de Compra

（Ej.PSBL-40-90-S1）

PSB	Serie	PSB
L	Giro del Cilindro	R: Derecha, L: Izquierda
40	Diámetro del Cilindro	Ø25, Ø32, Ø40, Ø50, Ø63
90	Ángulo de Giro	Ángulo Estándar: 90°(±2°), Ángulos Personalizados: 0°, 45°(±2°), 60°(±2°)
S1	Sensor Línea	S1: 1pza, S2: 2pzas

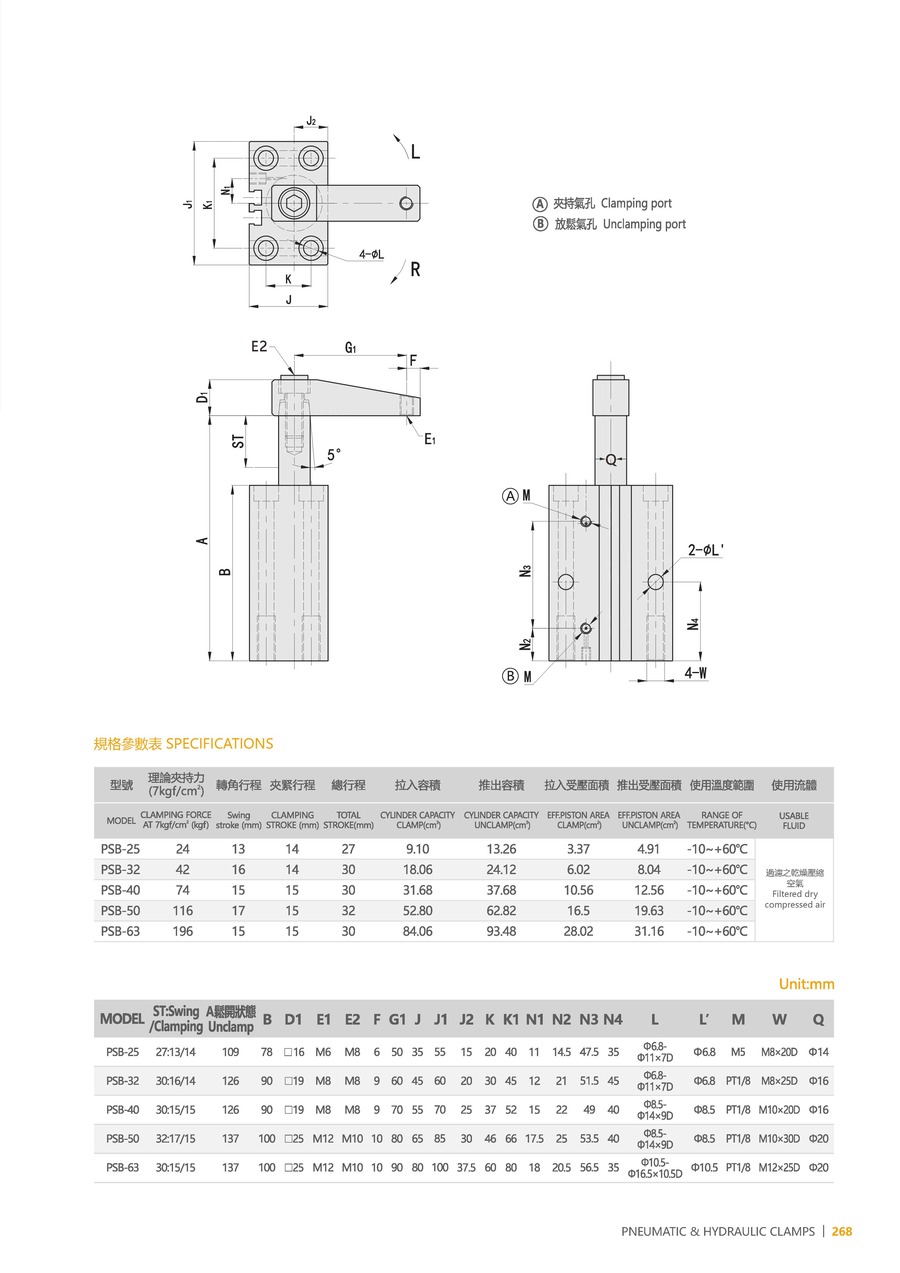

Información del Producto

Modelo	PSB-25	PSB-32	PSB-40	PSB-50	PSB-63
Fuerza de Sujeción(70kgf/cm²)	24	42	74	116	196
Carrera de Giro(mm)	13	16	15	17	15
Carrera de Sujeción(mm)	14	14	15	15	15
Carrera Total(mm)	27	30	30	32	30
Gasto de Aceite: carrera de sujeción(cm³)	9.1	18.06	31.68	52.8	84.06
Gasto de Aceite: carrera de retroceso(cm³)	13.26	24.12	37.68	62.82	93.48
Eff. Pistón Area de Sujeción(cm²)	3.37	6.02	10.56	16.5	28.02
Eff. Pistón Area de Retroceso(cm²)	4.91	8.04	12.56	19.63	31.16
Temperatura Adecuada(°C)	-10~+60°C	-10~+60°C	-10~+60°C	-10~+60°C	-10~+60°C
