030

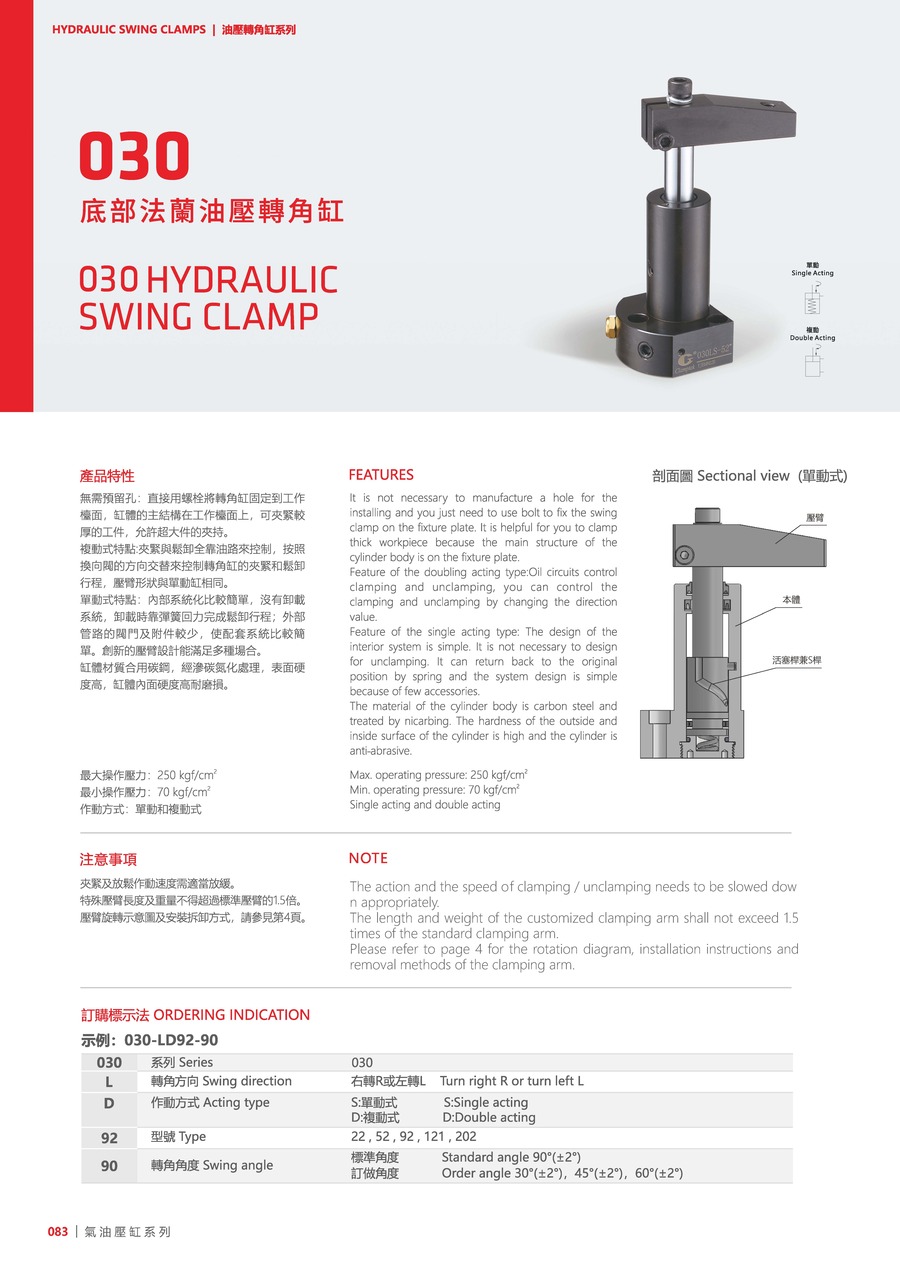

Información del Producto

No es necesario que produzca un huello para instalar. Solo tiene que usar un tornillo para sujetar el cilindro en las fixturas. Es útil para sujetar piezas gruesas porque la mayoría está sobre la fixtura.

Características de efecto doble: el circuito controla sujeción y retraso. Puede controlar sujeción y retraso a través de cambiar la dirección de válvula.
Características de efecto simple: el diseño del sistema interior es simple. Puede regresar a la posición anterior automáticamente por el resorte y poco accesorio.
El material de cilindro es acero al carbono y la superficie es de carbonización. La dureza fuera y dentro de cilindros es alta, además, el cilindro es anti-abrasivo.

Presión máx. de operación: 250 kgf/cm²
Presión mín. de operación: 70 kgf/cm²
Efecto Simple y Doble
NOTA:
Debe bajar la velocidad de operación cuando sujetando y retrocediendo.
Brazos personalizados no exceden 1.5 veces de peso y largo que el de original.
Para obtener la manera de instalación de brazo, refiere la página de Q&A, por favor.
Pedidos personalizados están disponibles. Contáctenos para más información.

Fluido utilizable: aceite equivalente a ISO-VG-32.

Indicación de Compra

030
L
D
92
90

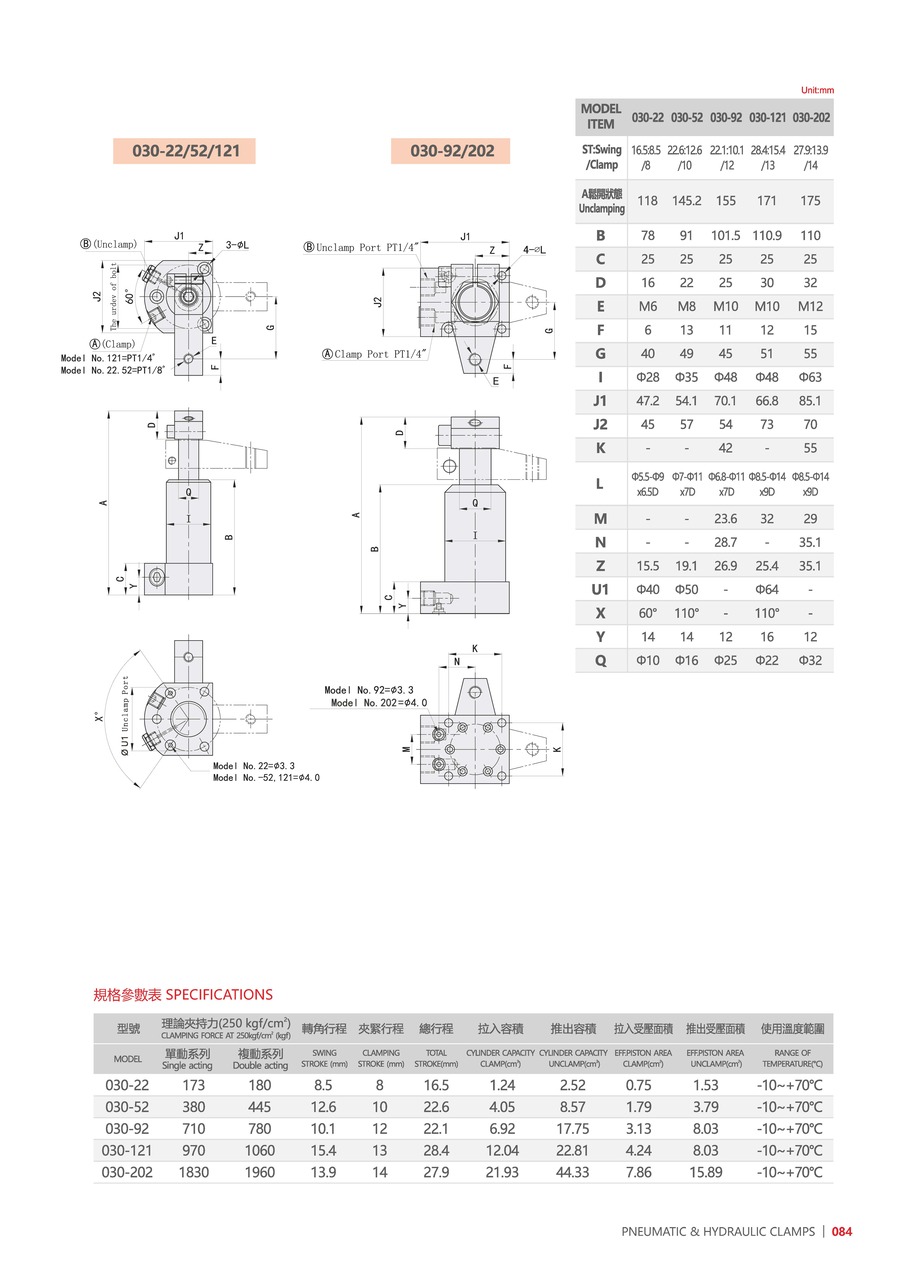

Información del Producto

Modelo 030-22 030-52 030-92 030-121 030-202
Fuerza de Sujeción(Efecto Simple)(250kgf/cm²) 173 380 710 970 1830
Fuerza de Sujeción(Efecto Doble)(250kgf/cm²) 180 445 780 1060 1960
Carrera de Giro(mm) 8.5 12.6 10.1 15.4 13.9
Carrera de Sujeción(mm) 8 10 12 13 14
Carrera Total(mm) 16.5 22.6 22.1 28.4 27.9
Gasto de Aceite: carrera de sujeción(cm³) 1.24 4.05 6.92 12.04 21.93
Gasto de Aceite: carrera de retroceso(cm³) 2.52 8.57 17.75 22.81 44.33
Eff. Pistón Area de Sujeción(cm²) 0.75 1.79 3.13 4.24 7.86
Eff. Pistón Area de Retroceso(cm²) 1.53 3.79 8.03 8.03 15.89
Temperatura Adecuada(°C) -10~+70°C -10~+70°C -10~+70°C -10~+70°C -10~+70°C
