050

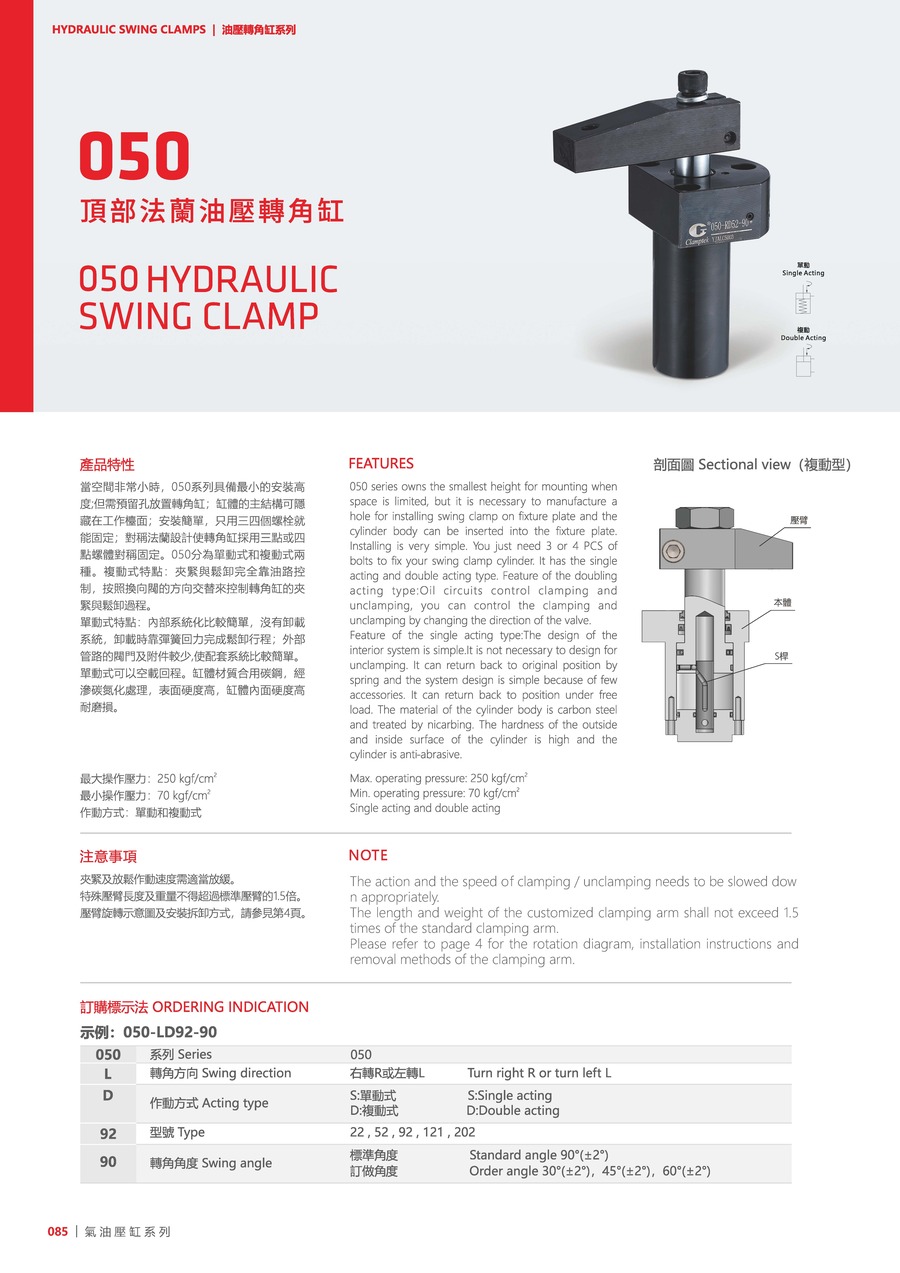

Información del Producto

050 serie tiene lo más pequeña altura para que monten el cilindro en un espacio con límite. Sin embargo, es necesario que produzca un huello en la fixtura para instalar el cilindro giratoria. Pueden poner e insertar el cilindro en el plato de la fixtura. La instalación es muy fácil. Solo necesitan 3- 4 tornillos a sujetar el cilindro de giratoria.

Características de efecto doble: el circuito controla sujeción y retraso. Puede controlar sujeción y retraso a través de cambiar la dirección de válvula.
Características de efecto simple: el diseño del sistema interior es simple. Puede regresar a la posición anterior automáticamente por el resorte y poco accesorio. Puede velolver a la posición sin carga.
El material de cilindro es acero al carbono y la superficie es de carbonización. La dureza fuera y dentro de cilindros es alta, además, el cilindro es anti-abrasivo.

Presión máx. de operación: 250 kgf/cm²
Presión mín. de operación: 70 kgf/cm²
Efecto Simple y Doble
NOTA:
Debe bajar la velocidad de operación cuando sujetando y retrocediendo.
Brazos personalizados no exceden 1.5 veces de peso y largo que el de original.
Para obtener la manera de instalación de brazo, refiere la página de Q&A, por favor.
Pedidos personalizados están disponibles. Contáctenos para más información.

Fluido utilizable: aceite equivalente a ISO-VG-32.

Indicación de Compra

050
L
D
92
90

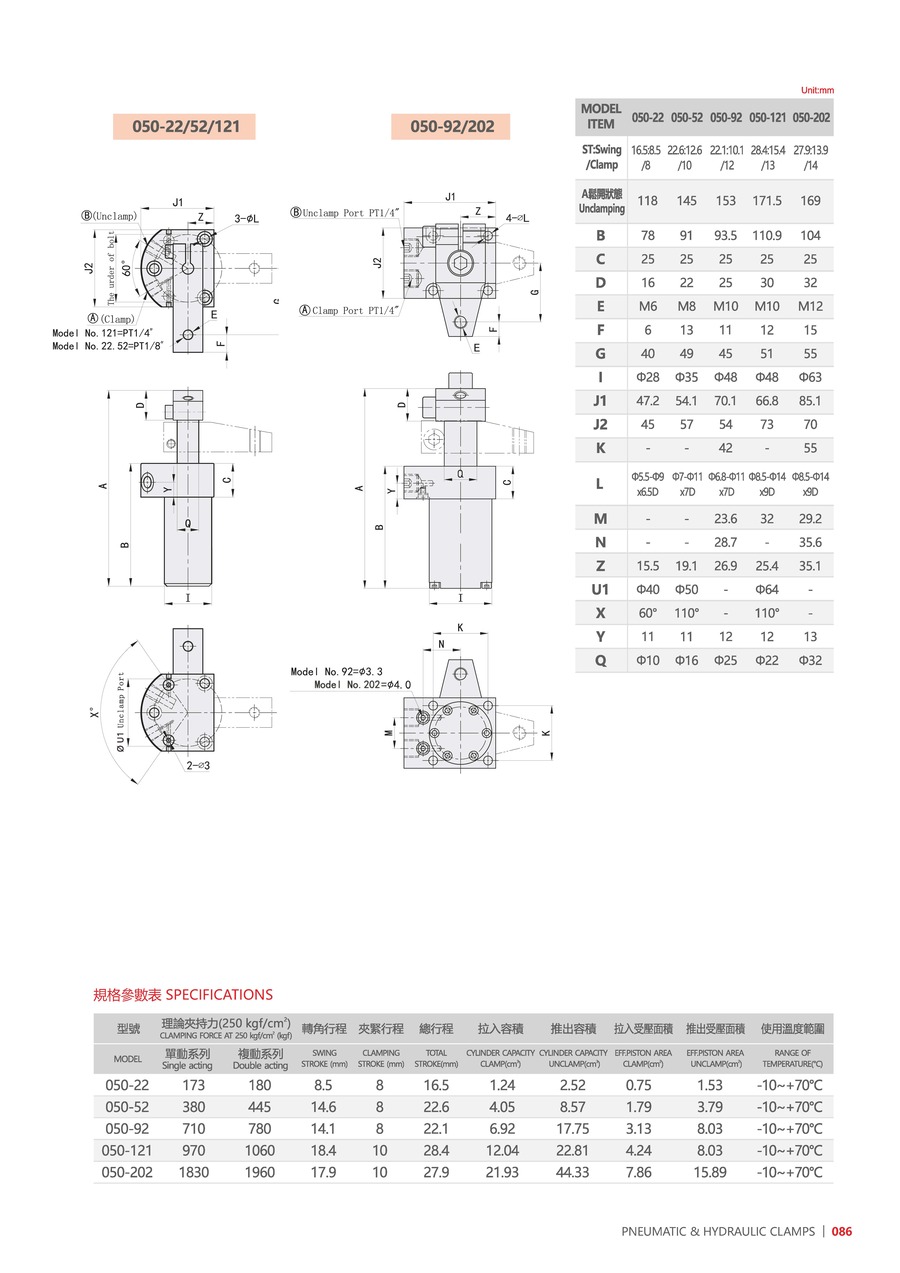

Información del Producto

Modelo 050-22 050-52 050-92 050-121 050-202
Fuerza de Sujeción(Efecto Simple)(250kgf/cm²) 173 380 710 970 1830
Fuerza de Sujeción(Efecto Doble)(250kgf/cm²) 180 445 780 1060 1960
Carrera de Giro(mm) 8.5 14.6 14.1 18.4 17.9
Carrera de Sujeción(mm) 8 8 8 10 10
Carrera Total(mm) 16.5 22.6 22.1 28.4 27.9
Gasto de Aceite: carrera de sujeción(cm³) 1.24 4.05 6.92 12.04 21.93
Gasto de Aceite: carrera de retroceso(cm³) 2.52 8.57 17.75 22.81 44.33
Eff. Pistón Area de Sujeción(cm²) 0.75 1.79 3.13 4.24 7.86
Eff. Pistón Area de Retroceso(cm²) 1.53 3.79 8.03 8.03 15.89
Temperatura Adecuada(°C) -10~+70°C -10~+70°C -10~+70°C -10~+70°C -10~+70°C
