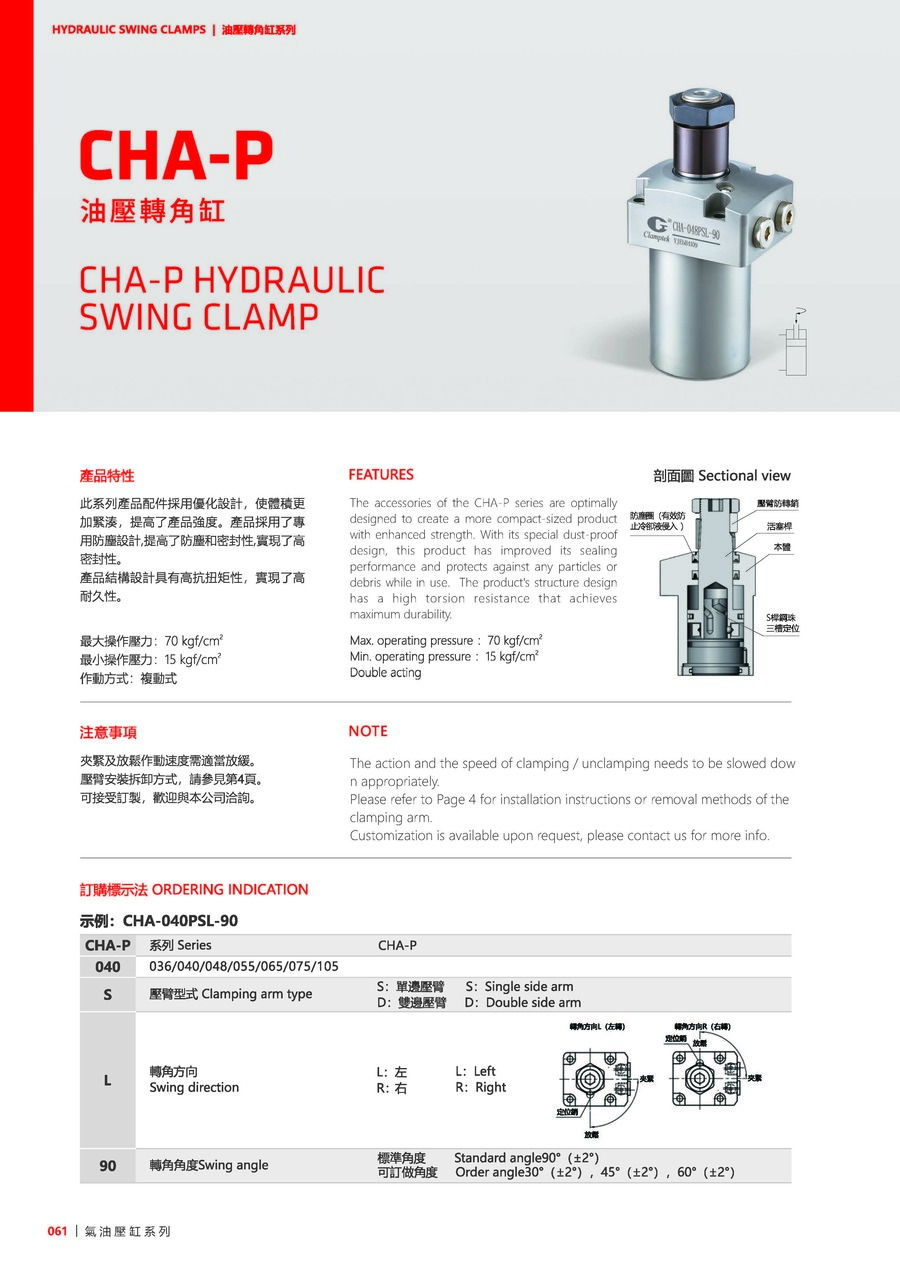

CHA-P

Información del Producto

El diseño optimizado de accesorios de la serie CHA-P establece una estructura fuerte y aumenta la fuerza de los productos. CHA-P contienen sellos a prueba de polvo y rendimiento alto. La anti-torsión alta realiza el mejor durabilidad.

Presión máx. de operación: 70 kgf/cm²
Presión mín. de operación: 15 kgf/cm²
Efecto Doble

NOTA:
Baja la velocidad de operación cuando está sujetando y retrocediendo.
Brazos personalizados no exceden 1.5 veces de peso y largo que el de original.

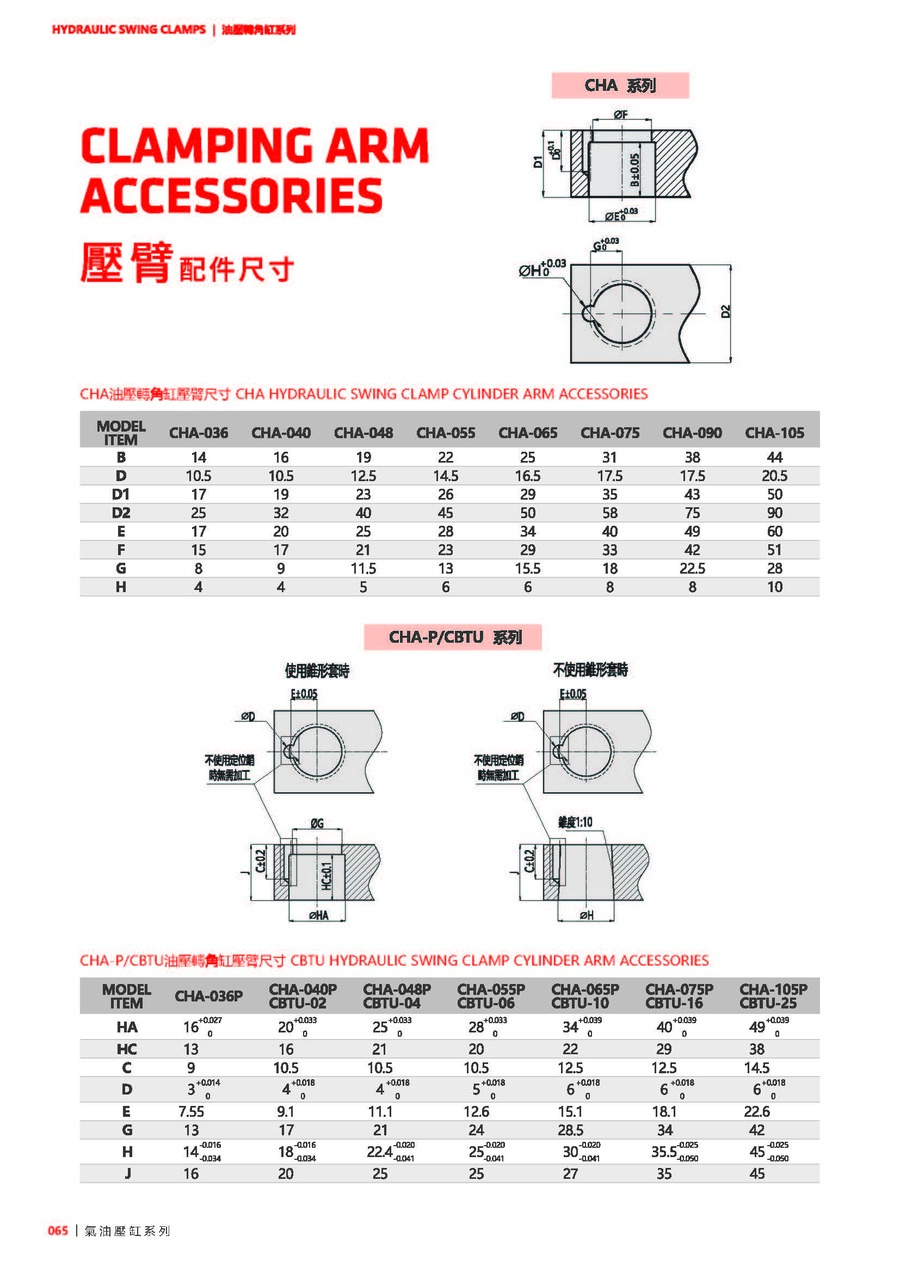

Para obtener la manera de instalación de brazo, refiere la página de Q&A, por favor.
Pedidos personalizados están disponibles. Contáctenos para más información.

Fluido utilizable: aceite equivalente a ISO-VG-32.

Indicación de Compra

（Ej.CHA-040PSL-90）

CHA-P	Serie	CHA-P
040	-	036, 040, 048, 055, 065, 075, 105
S	Tipo de Brazo	S: Brazo Solo, D: Brazo Doble
L	Giro del Cilindro	R: Derecha, L: Izquierda
90	Ángulo de Giro	Ángulo estándar: 90°(±2°), Ángulos personalizados: 30°(±2°), 45°(±2°), 60°(±2°)

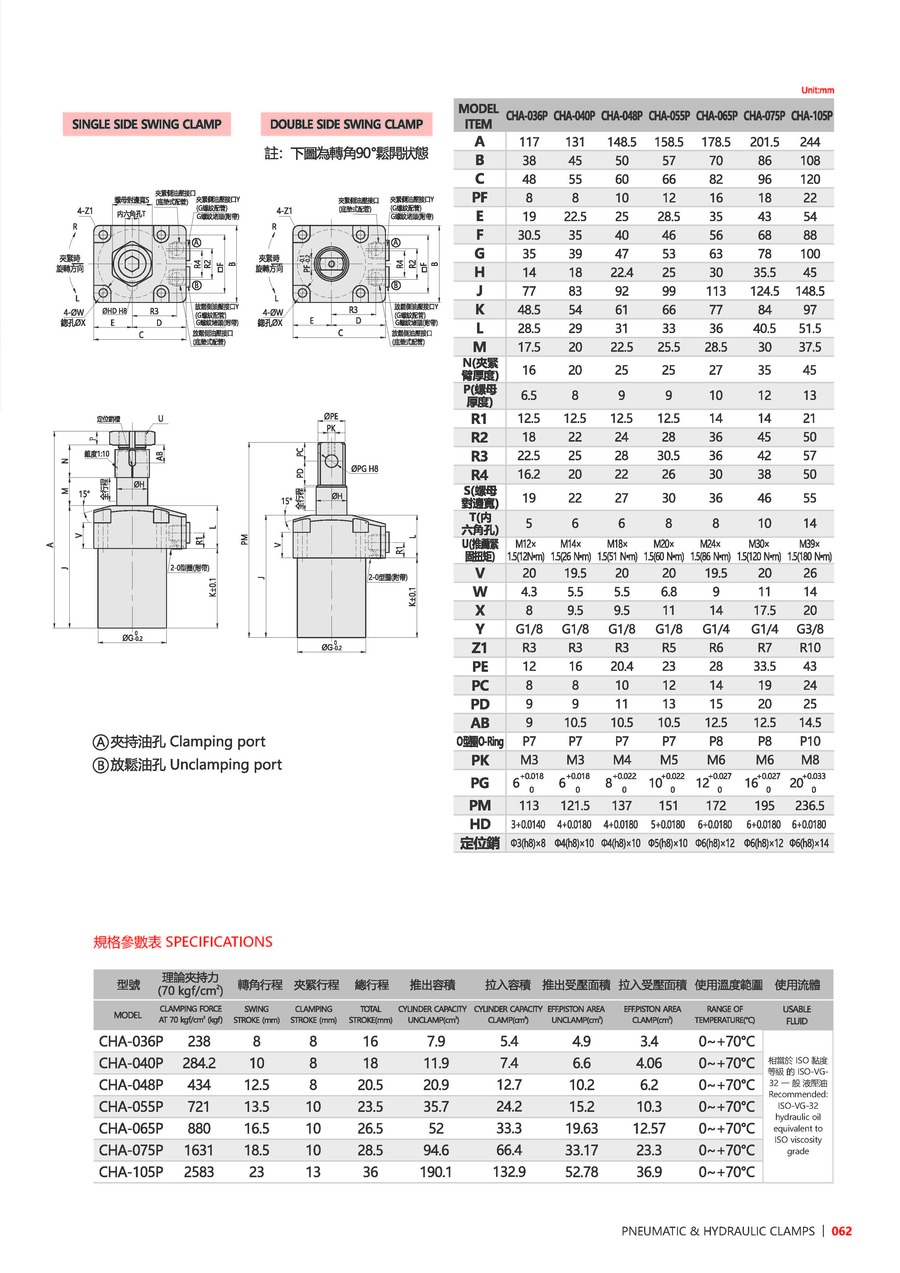

Información del Producto

Modelo	CHA-036P	CHA-040P	CHA-048P	CHA-055P	CHA-065P	CHA-075P	CHA-105P
Fuerza de Sujeción(70kgf/cm²)	238	284.2	434	721	880	1631	2583
Carrera de Giro(mm)	8	10	12.5	13.5	16.5	18.5	23
Carrera de Sujeción(mm)	8	8	8	10	10	10	13
Carrera Total(mm)	16	18	20.5	23.5	26.5	28.5	36
Gasto de Aceite: carrera de retroceso(cm³)	7.9	11.9	20.9	35.7	52	94.6	190.1
Gasto de Aceite: carrera de sujeción(cm³)	5.4	7.4	12.7	24.2	33.3	66.4	132.9
Eff. Pistón Area de Retroceso(cm²)	4.9	6.6	10.2	15.2	19.63	33.17	52.78
Eff. Pistón Area de Sujeción(cm²)	3.4	4.06	6.2	10.3	12.57	23.3	36.9
Temperatura Adecuada(°C)	0~+70°C	0~+70°C	0~+70°C	0~+70°C	0~+70°C	0~+70°C	0~+70°C
