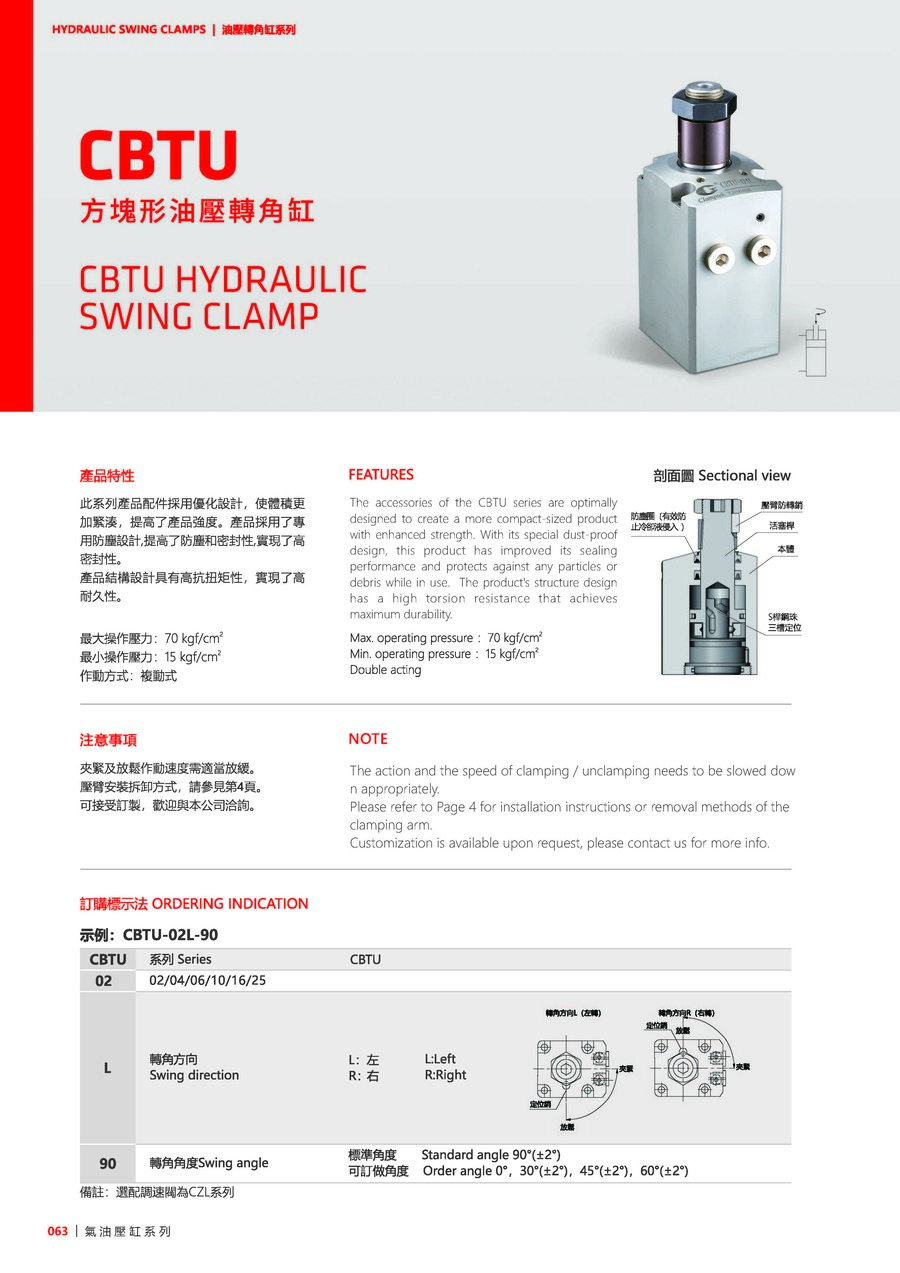

CBTU

Información del Producto

El diseño optimizado de accesorios del serie CBTU establece una estructura fuerte y aumenta la fuerza de los productos. La serie de CBTU contienen sellos a prueba de polvo y rendimiento alto. La anti-torsión alta realiza el mejor durabilidad.

Presión máx. de operación: 70 kgf/cm²
Presión mín. de operación: 15 kgf/cm²
Efecto Doble
NOTA:
Baja la velocidad de operación cuando está sujetando y retrocediendo.
Brazos personalizados no exceden 1.5 veces de peso y largo que el de original.
Para obtener la manera de instalación de brazo, refiere la página de Q&A, por favor.
Pedidos personalizados están disponibles. Contáctenos para más información.

Fluido utilizable: aceite equivalente a ISO-VG-32.

Indicación de Compra

CBTU
02
L
90

Información del Producto

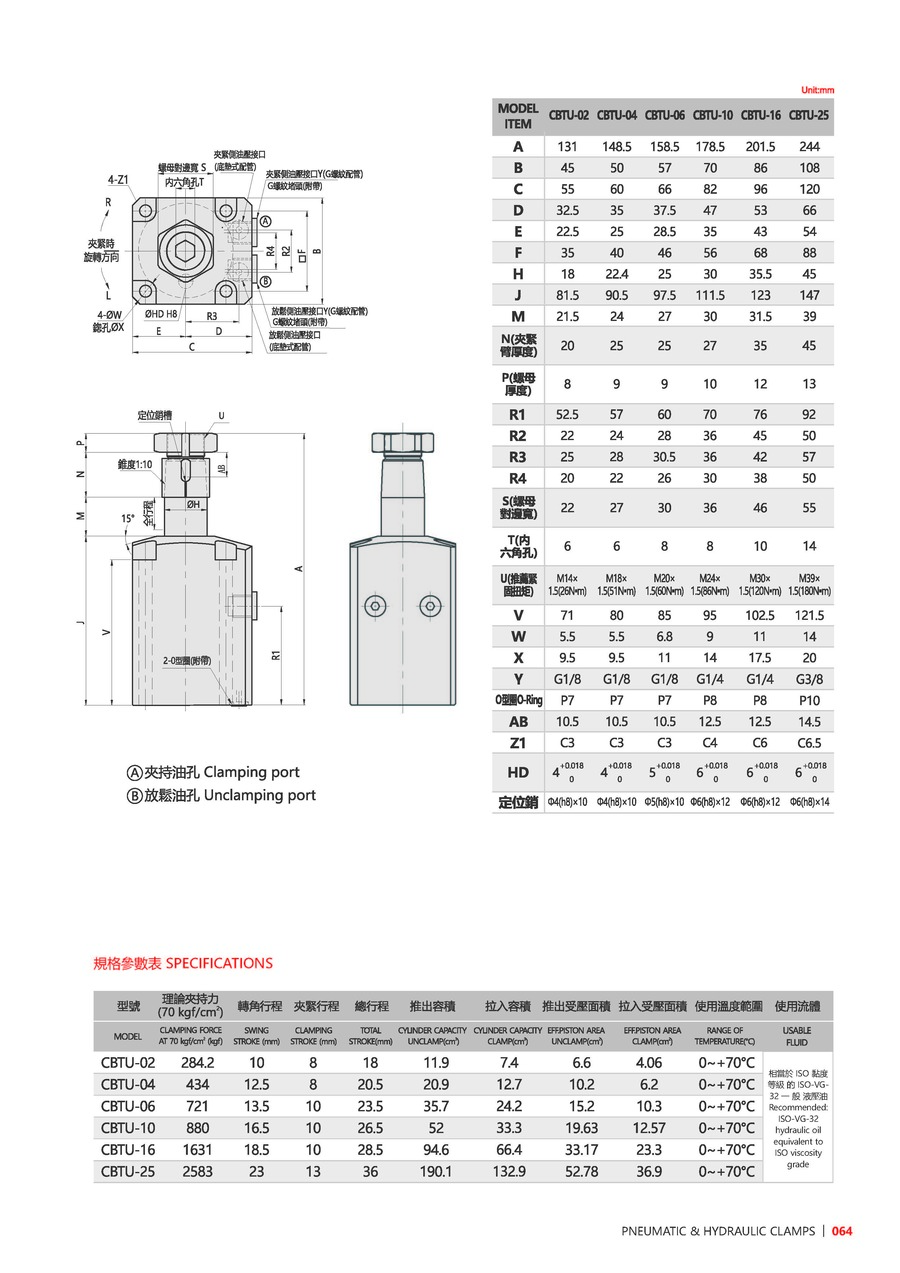

Modelo CBTU-02 CBTU-04 CBTU-06 CBTU-10 CBTU-16 CBTU-25
Fuerza de Sujeción(70kgf/cm²) 284.2 434 721 880 1631 2583
Carrera de Giro(mm) 10 12.5 13.5 16.5 18.5 23
Carrera de Sujeción(mm) 8 8 10 10 10 13
Carrera Total(mm) 18 20.5 23.5 26.5 28.5 36
Gasto de Aceite: carrera de retroceso(cm³) 11.9 20.9 35.7 52 94.6 190.1
Gasto de Aceite: carrera de sujeción(cm³) 7.4 12.7 24.2 33.3 66.4 132.9
Eff. Pistón Area de Retroceso(cm²) 6.6 10.2 15.2 19.63 33.17 52.78
Eff. Pistón Area de Sujeción(cm²) 4.06 6.2 10.3 12.57 23.3 36.9
Temperatura Adecuada(°C) 0~+70°C 0~+70°C 0~+70°C 0~+70°C 0~+70°C 0~+70°C
